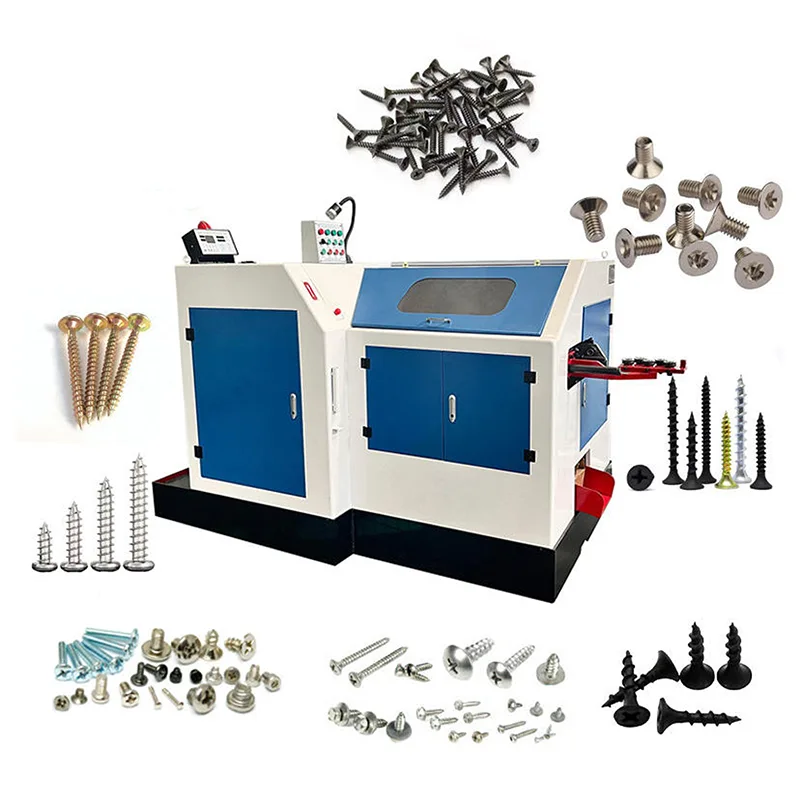

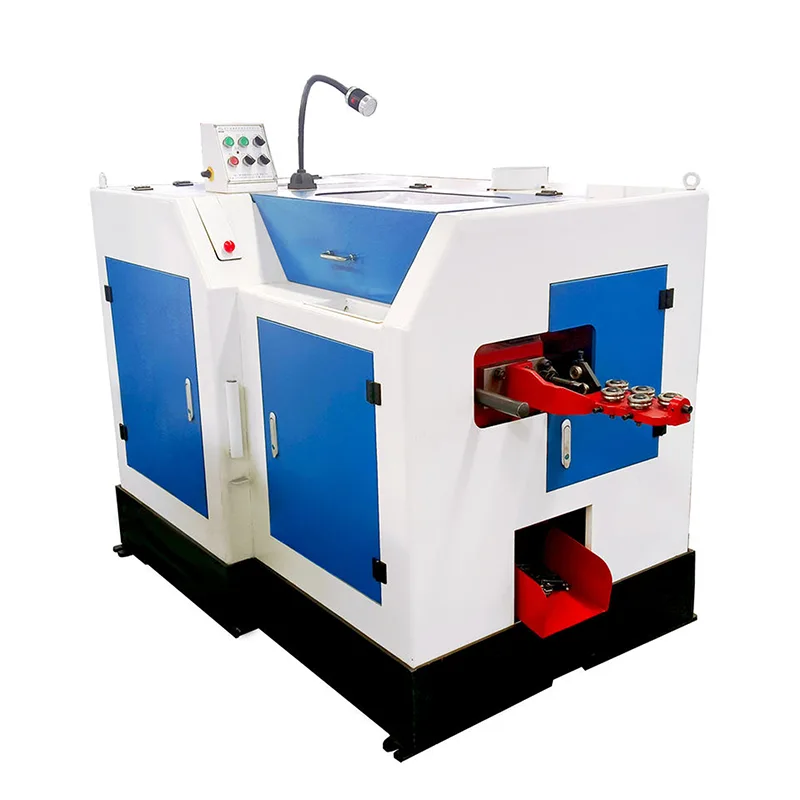

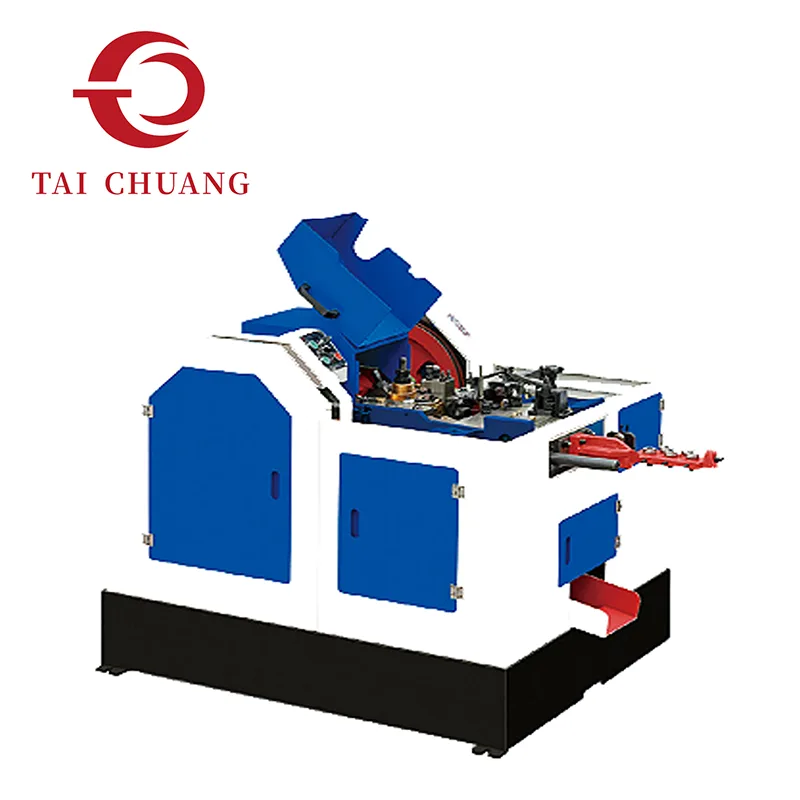

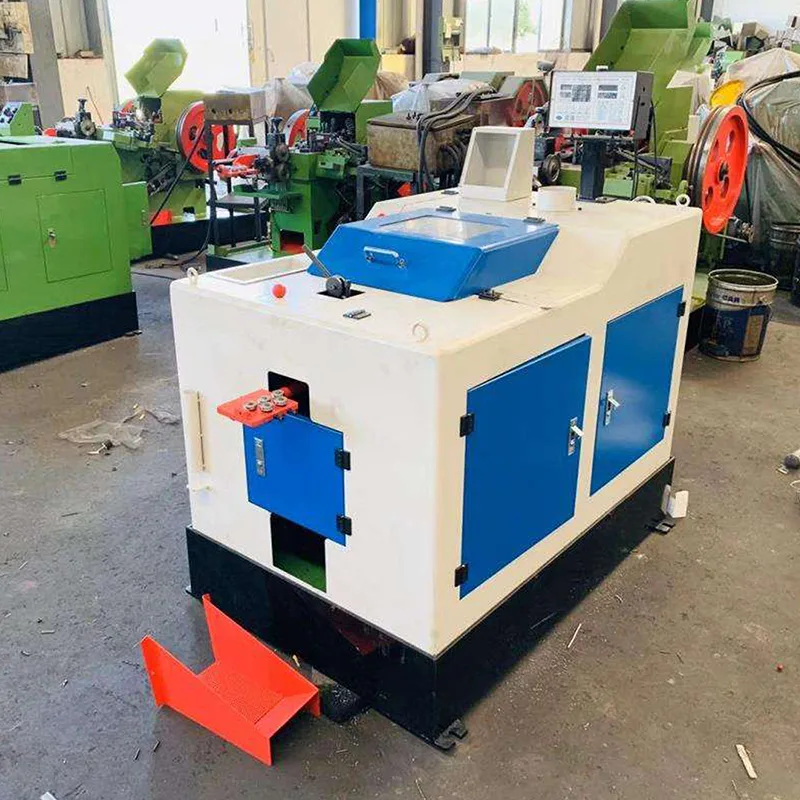

Máy làm nguội 1 khuôn 2 thổi

Hiệu suất tạo hình nhỏ gọn xác định Máy tạo hình nguội 1 khuôn 2 thổi này nằm trong dòng máy tạo hình nguội do nhà sản xuất đáng tin cậy TAICHUANG cung cấp. Cấu trúc 1 khuôn 2 đòn áp dụng hai tác động liên tiếp bên trong một khoang khuôn duy nhất, cho phép hình thành đầu ổn định với sự dịch chuyển vật liệu được kiểm soát. Thích hợp cho sản xuất bu lông tiêu chuẩn trong đó tính đơn giản trong vận hành, công suất ổn định và hiệu quả về không gian là những yếu tố quan trọng cần cân nhắc.

Gửi yêu cầu

Mô tả Sản phẩm

Cấu hình máy tạo phôi nguội 1-Die 2-Blow cho phép hình thành đầu bu lông theo giai đoạn thông qua trình tự hai tác động được kiểm soát bên trong một khoang khuôn duy nhất. Vật liệu được cắt theo chiều dài, chuyển và biến dạng dần dần để đạt được hình dạng đầu cuối cùng trong khi vẫn duy trì tính toàn vẹn của cấu trúc.

So với các hệ thống thổi đơn, cấu trúc này giúp cải thiện khả năng thu thập vật liệu và giảm sốc biến dạng, giúp duy trì chất lượng bề mặt và độ ổn định kích thước. Bố cục khuôn đơn giản hóa cũng làm giảm độ phức tạp của dụng cụ, giúp việc thiết lập và bảo trì dễ quản lý hơn trong môi trường sản xuất liên tục.

Các quy trình gia công nguội sử dụng cấu hình này thường được áp dụng khi hình dạng bu lông đơn giản nhưng độ tin cậy sản xuất và tính nhất quán đầu ra vẫn rất cần thiết. Sự phân bổ lực tạo hình cân bằng góp phần mang lại hiệu suất tạo hình có thể dự đoán được trong các hoạt động sản xuất khối lượng từ trung bình đến cao.

TAICHUANG cung cấp giải pháp máy cán nguội 1 khuôn 2 thổi cho khách hàng đang tìm kiếm khả năng tạo bu lông đáng tin cậy mà không có cấu trúc phức tạp không cần thiết.

Thông số sản phẩm

mô-đun	D3-20	D4-40	D4-30GS	D5-30GS	D5-50GS	D5-63GS
Đường kính trống tối đa / mm	Φ0,8-4,0	Φ2.0-5.0	Φ2.0-5.0	Φ3.0-7.0	Φ3.0-7.0	Φ3.0-7.0
Chiều dài trống tối đa / mm	20	40	30	30	50	63
Chiều dài cắt tối đa/mm	30	48	48	55	75	80
Hành trình/mm	37	68	60	82	92	107
Công suất/chiếc/phút	150-200	150-180	180-200	160-180	160-180	130-150
Đường kính khuôn chính/mm	Φ20*35	Φ30*60	Φ30*50	Φ34,5 * 55	Φ34,5 * 67	Φ34,5 * 80
Đường kính khuôn dập ban đầu/mm	Φ18*50	Φ25*65	Φ25*65	Φ35*75	Φ35*75	Φ35*75
Đường kính khuôn dập chính xác/mm	Φ18*50	Φ25*65	Φ25*65	Φ31*75	Φ31*75	Φ31*75
Đường kính khuôn cắt/mm	Φ13*25	Φ15*30	Φ15*30	Φ19*35	Φ19*35	Φ19*35
Kích thước dao cắt/mm	62542	103272	103272	103572	103572	103572
Công suất động cơ chính/kw	1.1	2.2	2.2	3.0	3.0	3.0
Âm lượng (LWH)/cm	14588112	195105110	200103135	240120138	230119135	230120138
Trọng lượng/kg	700	1100	1400	2000	2000	2000

mô-đun

D5-76GS

D5-60

D5-80

D5-100

D5-150

Đường kính trống tối đa / mm

Φ3.0*7.0

Chiều dài trống tối đa / mm

100

150

Chiều dài cắt tối đa/mm

120

168

Hành trình/mm

120

110

130

190

Công suất/chiếc/phút

110-130

120-140

90-110

80-100

60-80

Đường kính khuôn chính/mm

Φ34,5 * 100

Φ34,5 * 80

Φ34,5 * 100

Φ34,5 * 120

Φ40*180

Đường kính khuôn dập ban đầu/mm

Φ35*75

Φ31*75

Φ31*80

Φ35*100

Đường kính khuôn dập chính xác/mm

Φ31*75

Φ31*80

Φ35*100

Đường kính khuôn cắt/mm

Φ19*35

Φ20*35

Kích thước dao cắt/mm

10*35*72

Công suất động cơ chính/kw

3.0

2.2

3.0

Âm lượng (L*W*H)/cm

230*120*138

220*115*115

225*112*117

270*116*115

260*115*135

Trọng lượng/kg

2000

1800

1850

2200

2800

Người mẫu

Tối đa. Đường kính trống / mm

Chiều dài trống / mm

Chiều dài cắt/mm

Hành trình/mm

Công suất/chiếc/phút

Đường kính khuôn chính/mm

Đường kính khuôn dập ban đầu/mm

Đường kính khuôn dập chính xác/mm

Đường kính khuôn cắt/mm

D8-90

Φ5.0-11

120

130

80-90

Φ60*120

Φ40*120

Φ28*45

D8-120

Φ5.0-11

120

140

156

60-80

Φ60*160

Φ40*120

Φ28*45

D8-150

Φ5.0-11

150

180

190

60-70

Φ60*190

Φ40*120

Φ28*45

D8-200

Φ5.0-11

200

220

250

40-50

Φ60*240

Φ40*150

Φ28*60

D8-250

Φ5.0-11

250

270

290

30-45

Φ60*290

Φ40*150

Φ28*60

D8-300

Φ5.0-11

300

330

365

25-35

Φ60*360

Φ40*180

Φ28*60

D10-120

Φ6.0-13

120

140

150

50-60

Φ80*160

Φ55*150

Φ40*50

D10-150

Φ6.0-13

150

180

210

45-55

Φ80*190

Φ55*150

ΦΦ55*150

Φ40*50

D10-220

Φ6.0-13

220

240

260

40-50

Φ80*260

Φ55*150

ΦΦ55*150

Φ40*50

D10-300

Φ6.0-13

300

320

350

25-35

Φ80*360

Φ55*180

Φ40*50

Người mẫu	Kích thước dao cắt/mm	Công suất động cơ chính/kw	Âm lượng (LWH)/m	Trọng lượng/kg
D8-90	124290	Cấp 6 - 7,5kw	3,401,601,60	4200
D8-120	124290	Cấp 6 - 7,5kw	3,451,681,60	4200
D8-150	124290	Cấp 6 - 7,5kw	3,901,601,80	4300
D8-200	124290	Cấp 8 - 7,5kw	4,151,601,85	5800
D8-250	124290	Cấp 8 - 7,5kw	4,301,601,90	6100
D8-300	124290	Cấp 6 - 11kw	5,431,951,87	8500
D10-120	1655115	Cấp 6 - 11kw	4,001,821,68	7300
D10-150	1655115	Cấp 6 - 11kw	4,101,821,70	7700
D10-220	1655115	Cấp 6 - 11kw	5,001,821,70	8500
D10-300	1655115	Cấp 6 - 11kw	5,501,822,00	10400

Logic hình thành kỹ thuật

Vật liệu được chuyển vào một khoang khuôn duy nhất, tại đó hai cú va đập liên tục thực hiện biến dạng theo giai đoạn.

Tác động đầu tiên bắt đầu thu thập vật liệu và hình thành trước.

Tác động thứ hai hoàn thành việc định hình đầu với khả năng kiểm soát dòng chảy được cải thiện.

Biến dạng dần dần giúp giảm sự tập trung ứng suất và hỗ trợ độ dày đầu ổn định trong các chu kỳ sản xuất.

Ưu điểm về hiệu suất

• Diện tích nhỏ gọn dành cho những xưởng có không gian nhạy cảm

• Giảm độ phức tạp của dụng cụ so với hệ thống nhiều khuôn

• Thời gian tác động ổn định cho kết quả đầu ra có thể dự đoán được

• Tạo hình đầu hiệu quả cho các dạng hình học bu lông phổ biến

• Bảo trì và thay đổi khuôn dễ dàng hơn

Ứng dụng điển hình

Bu lông lục giác tiêu chuẩn

Bu lông mặt bích

Bu lông kết cấu

Ốc vít chung ô tô

Linh kiện phần cứng công nghiệp

Khi nào nên chọn máy dập nguội 1 khuôn 2 thổi?

Thích hợp khi sản xuất tập trung vào thiết kế bu lông tiêu chuẩn mà không cần chuyển đổi hình học phức tạp.

Các nhà máy ưu tiên độ tin cậy, chi phí dụng cụ có thể quản lý và hoạt động rõ ràng thường chọn cấu hình này.

Câu hỏi thường gặp

1. Ưu điểm chính của máy ép nguội 1 khuôn 2 thổi là gì?

Ưu điểm chính nằm ở sự đơn giản về cấu trúc kết hợp với việc tạo hình theo giai đoạn hiệu quả. Hai khuôn trong một khuôn cho phép tạo hình đầu tốt hơn so với hệ thống khuôn đơn trong khi vẫn duy trì thiết kế máy nhỏ gọn.

2. Kích thước bu lông nào thường phù hợp?

Thường được áp dụng cho các bu lông có đường kính nhỏ đến trung bình dùng trong ô tô, xây dựng và công nghiệp nói chung. Công suất cuối cùng phụ thuộc vào thông số kỹ thuật của model và loại vật liệu.

3. Cấu hình này có phù hợp với vật liệu có độ bền cao không?

Có, với điều kiện cấp độ vật liệu và tỷ lệ biến dạng nằm trong giới hạn của máy. Thiết kế khuôn phù hợp và trình tự tạo hình là rất quan trọng đối với vật liệu có độ bền kéo cao.
