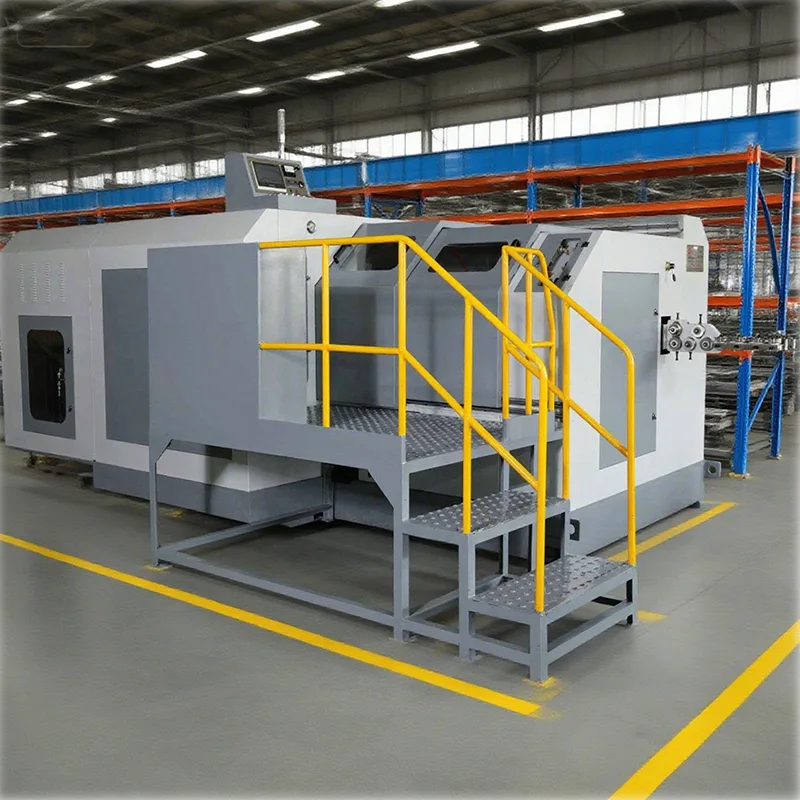

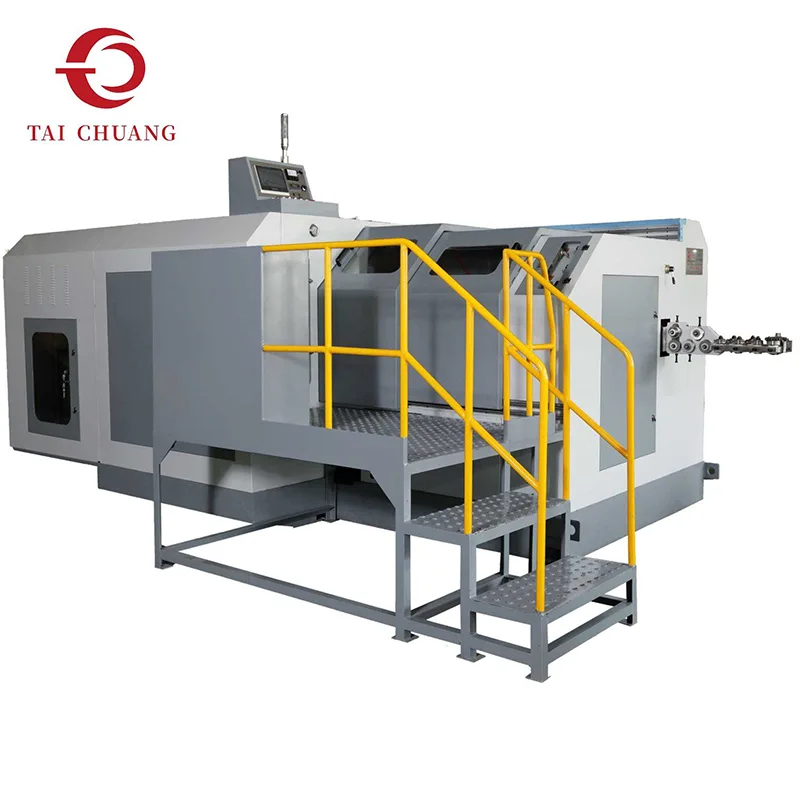

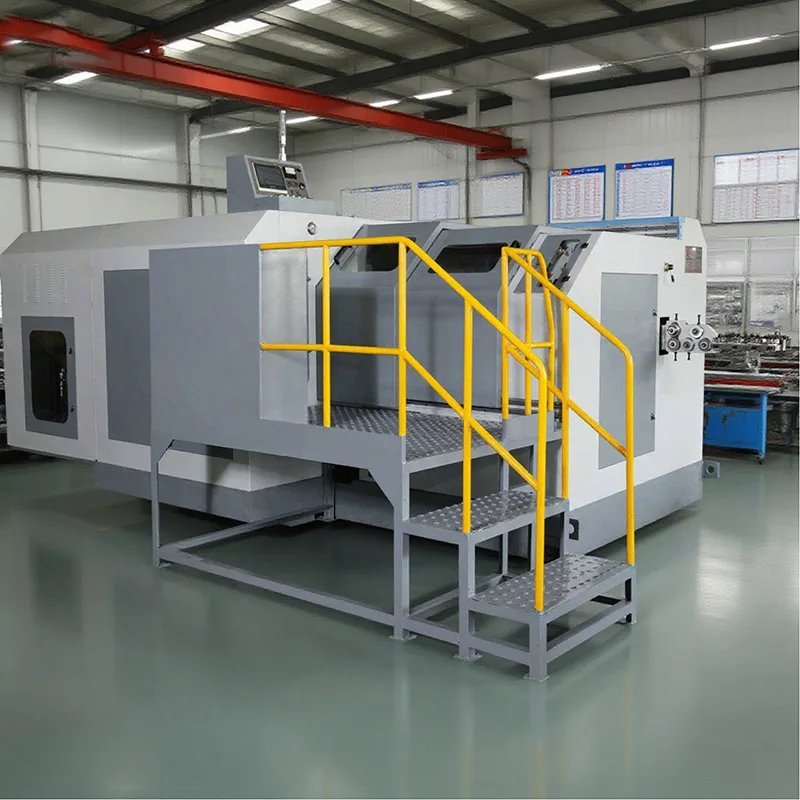

Bolt 4 trạm cũ

Là một phần của dòng máy tạo hình nguội, bu lông 4 trạm trước đây do TAICHUANG cung cấp giúp mở rộng khả năng tạo hình thông qua giai đoạn tiêu đề bổ sung. Quy trình bốn bước cho phép phân phối lại vật liệu dần dần và tạo hình đầu tinh tế hơn, làm cho cấu hình này phù hợp với các thiết kế dây buộc yêu cầu kiểm soát kích thước chặt chẽ hơn và tạo hình linh hoạt hơn. Hãy chọn chúng tôi làm nhà cung cấp của bạn và nhận báo giá nhà máy ngay hôm nay!

Gửi yêu cầu

Mô tả Sản phẩm

Một bu lông 4 trạm tăng cường quá trình tạo hình bằng cách trải rộng biến dạng trên một trạm bổ sung. Điều này cho phép vật liệu chảy dần dần trong quá trình di chuyển, giảm sự tập trung ứng suất và cải thiện tính nhất quán về hình dạng cho các thiết kế bu lông đòi hỏi khắt khe hơn.

Trong các ứng dụng máy dập nguội, trạm bổ sung mang đến sự tự do hơn trong việc bố trí dụng cụ và tạo hình logic. Nó hỗ trợ các đầu bu lông có vòng đệm, mặt bích hoặc các đường viền đặc biệt khó đạt được trong quy trình ba giai đoạn. Bằng cách kiểm soát biến dạng từng bước, máy định hình bu lông 4 trạm giúp cải thiện tính đối xứng và chất lượng bề mặt.

TAICHUANG giới thiệu tùy chọn cũ bu lông này cho những người mua cần khả năng tương thích thiết kế dây buộc rộng hơn và đang tìm cách cân bằng độ phức tạp khi tạo hình với hoạt động sản xuất ổn định.

Thông số sản phẩm

Người mẫu	Đơn vị	SJBF-44L	SJBF-64S	SJBF-64L	SJBF-84S	SJBF-84L	SJBF-84LL
Trạm rèn	KHÔNG.	4	4	4	4	4	4
Lực rèn	kg	15000	45000	45000	75000	80000	80000
Đường kính cắt tối đa	mm	Φ6	Φ8	Φ10	Φ10	Φ10	Φ10
Chiều dài cắt tối đa	mm	70	100	145	110	200	230
Phạm vi tốc độ	chiếc/phút	160-250	140-250	80-150	120-220	50-130	60-120
Đột quỵ P.K.O	mm	10	15	30	26	26	30
K.O.Stroke	mm	65	85	135	90	170	215
Hành trình trượt chính	mm	100	136	210	140	270	370
Động cơ chính	kw	11	15	15	22	22	22
Kích thước khuôn cắt	mm	Φ20*30L	Φ30*45L	Φ30*55L	Φ35*50L	Φ35*59L	Φ35*60L
Kích thước khuôn đột	mm	Φ32*62L	Φ40*90L	Φ40*90L	Φ45*115L	Φ45*115L	Φ45*115L
Kích thước khuôn chính	mm	Φ38*75L	Φ50*110L	Φ50*155L	Φ60*120L	Φ60*190L	Φ60*240L
sân chết	mm	48	60	60	80	80	80
Kích thước máy (L"W"H)	cmt	277185118,5	350200170	380200170	420230190	560240220	650245220
Nâng trọng lượng tham chiếu	Tôn	4.5	9	11	13.5	18	22
Kích thước bu lông bình thường	mm	2-4	3-6	3-6	5-8	5-8	5-8
Chiều dài thân trống	mm	10-60	10-70	25-125	15-77	25-160	70-205

Người mẫu	Đơn vị	SJBF-104S	SJBF-104L	SJBF-134S	SJBF-134L	SJBF-134LL	SJBF-134UL
Trạm rèn	KHÔNG.	4	4	4	4	4	4
Lực rèn	kg	85000	85000	120000	130000	130000	155000
Đường kính cắt tối đa	mm	Φ12	Φ12	Φ15	Φ15	Φ15	Φ18
Chiều dài cắt tối đa	mm	135	190	145	200	305	450
Phạm vi tốc độ	chiếc/phút	95-160	70-130	100-150	75-120	50-80	32-60
Đột quỵ P.K.O	mm	30	30	30	40	40	60
K.O.Stroke	mm	115	170	115	170	280	420
Hành trình trượt chính	mm	190	280	200	270	380	580
Động cơ chính	kw	30	30	30	37	37	45
Kích thước khuôn cắt	mm	Φ45*59L	Φ45*59L	Φ63*69L	Φ63*69L	Φ55*70L	Φ58*80L
Kích thước khuôn đột	mm	Φ53*115L	Φ53*115L	Φ60*130L	Φ60*130L	Φ60*229L	Φ60*229L
Kích thước khuôn chính	mm	Φ75*135L	Φ75*185L	Φ86*135L	Φ86*190L	Φ86*305L	Φ86*4540L
sân chết	mm	94	94	98	110	110	110
Kích thước máy (L"W"H)	cmt	450260210	520260230	460270200	530280230	710310260	800350300
Nâng trọng lượng tham chiếu	Tôn	17	21	22	26	38	50
Kích thước bu lông bình thường	mm	6-10	6-10	8-12.7	8-14	8-14	8-14
Chiều dài thân trống	mm	15-110	20-160	20-110	25-160	60-270	120-400

Người mẫu	Đơn vị	SJBF-164S	SJBF-164LL	SJBF-164UL	SJBF-204L	SJBF-204LL	SJBF-254SL
Trạm rèn	KHÔNG.	4	4	4	4	4	4
Lực rèn	kg	220000	220000	230000	380000	380000	450000
Đường kính cắt tối đa	mm	Φ18	Φ20	Φ23	Φ23	Φ23	Φ30
Chiều dài cắt tối đa	mm	200	350	510	240	360	260
Phạm vi tốc độ	chiếc/phút	70-110	40-70	35-50	50-80	40-65	40-70
Đột quỵ P.K.O	mm	45	45	60	50	50	40
K.O.Stroke	mm	170	320	510	220	320	210
Hành trình trượt chính	mm	260	490	670	346	496	330
Động cơ chính	kw	55	55	75	75	75	110
Kích thước khuôn cắt	mm	Φ60*90L	Φ64*100L	Φ74*120L	Φ75*120L	Φ75*120L	Φ80*130L
Kích thước khuôn đột	mm	Φ75*185L	Φ75*185L	Φ75*250L	Φ90*215L	Φ90*215L	Φ120*270L
Kích thước khuôn chính	mm	Φ100*190L	Φ100*345L	Φ100*510L	Φ125*240L	Φ125*345L	Φ140*250L
sân chết	mm	120	120	120	140	140	160
Kích thước máy (L"W"H)	cmt	650310260	870320300	1000320340	760320300	870320320	830430330
Nâng trọng lượng tham chiếu	Tôn	43	60	80	62	75	105
Kích thước bu lông bình thường	mm	16-10	16-10	12-20	12-20	12-20	14-27
Chiều dài thân trống	mm	20-160	70-310	150-490	25-210	70-310	35-210

Người mẫu	Đơn vị	SJBF-254L	SJBF-254LL	SJBF-304L	SJBF-304LL	SJBF-384LL
Trạm rèn	KHÔNG.	4	4	4	4	4
Lực rèn	kg	450000	450000	600000	600000	900000
Đường kính cắt tối đa	mm	Φ30	Φ30	Φ38	Φ38	Φ42
Chiều dài cắt tối đa	mm	320	380	400/430	450	500
Phạm vi tốc độ	chiếc/phút	35-65	35-60	30-50	25-45	25-40
Đột quỵ P.K.O	mm	45	45	50	60	60
K.O.Stroke	mm	280	315	330/380	420	442
Hành trình trượt chính	mm	420	510	520/540	620	656
Động cơ chính	kw	110	110	132	132	200
Kích thước khuôn cắt	mm	Φ99*150L	Φ99*150L	Φ118*180L	Φ118*180L	Φ120*180L
Kích thước khuôn đột	mm	Φ120*270L	Φ120*270L	Φ140*270L	Φ140*300L	Φ150*300L
Kích thước khuôn chính	mm	Φ148*300L	Φ148*345L	Φ185*355L/Φ185/380L	Φ185*460L	Φ215*480L
sân chết	mm	160	160	200	200	235
Kích thước máy (L"W"H)	cmt	910420350	980420350	1000470460	1100490400	1200500410
Nâng trọng lượng tham chiếu	Tôn	120	125	170	200	220
Kích thước bu lông bình thường	mm	14-27	14-27	24-30	24-30	24-42
Chiều dài thân trống	mm	60-260	70-310	60-320/80-350	70-400	150-420

Ưu điểm hình thành

Bước tạo hình bổ sung cho các thiết kế đầu phức tạp

Cải thiện khả năng kiểm soát tính đối xứng và kích thước của đầu

Tính linh hoạt của dụng cụ nâng cao

Khả năng tương thích thiết kế dây buộc rộng hơn

Trường ứng dụng

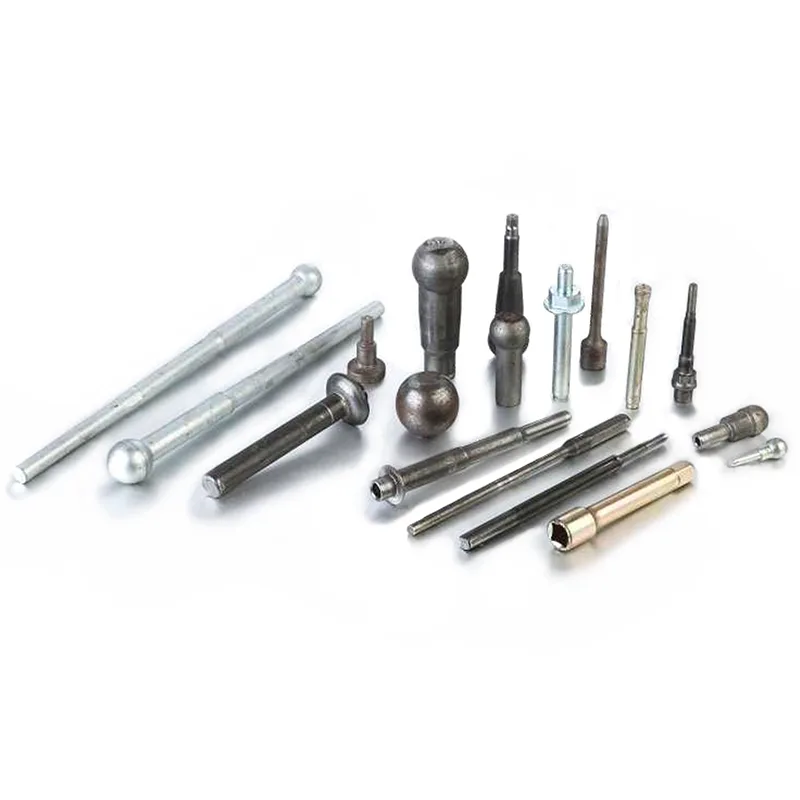

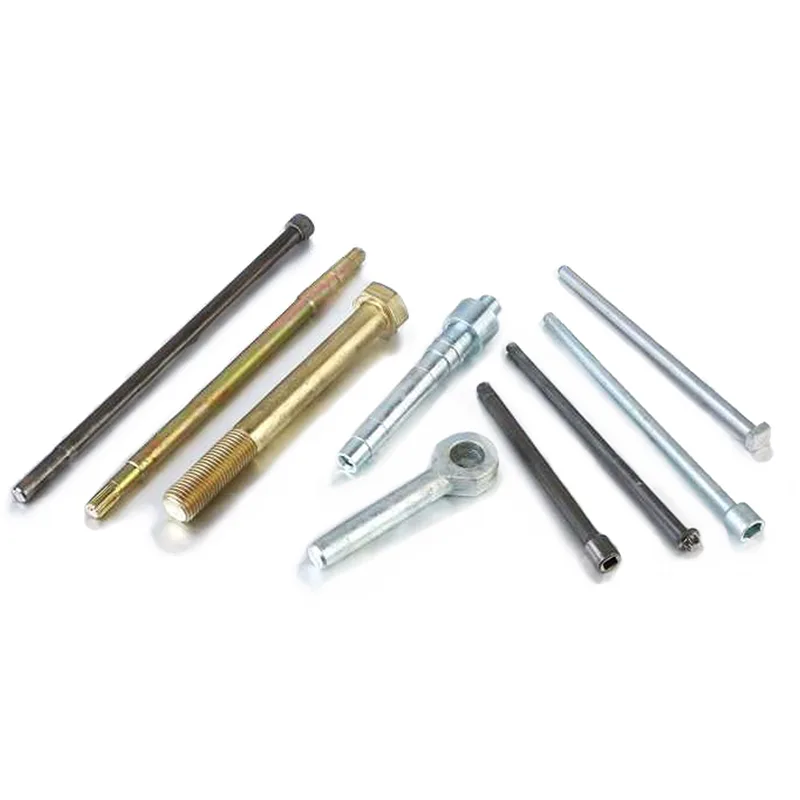

Ốc vít ô tô

Bu lông kết cấu

Ốc vít máy móc, thiết bị

Thiết kế bu lông tùy chỉnh

Câu hỏi thường gặp

Câu hỏi 1: Máy tạo bu lông 4 trạm khác với mẫu 3 trạm như thế nào?

Trạm bổ sung cho phép tạo hình dần dần và hỗ trợ các hình dạng bu lông phức tạp hơn.

Câu 2: Nó có phù hợp với ốc vít chính xác không?

Có, nó thường được chọn cho các ứng dụng yêu cầu tính nhất quán về chiều tốt hơn.
