Các ngành công nghiệp sản xuất đòi hỏi các chi tiết bề mặt mịn và gia công vi mô chính xác thường dựa vào các thiết bị chuyên dụng được thiết kế cho các hoạt động khắc và phay tốc độ cao. Trung tâm Gia công Phay và Khắc được phát triển để thực hiện các quy trình này một cách hiệu quả trong khi vẫn duy trì độ chính xác định vị cao và chất lượng bề mặt tuyệt vời.
Không giống như các trung tâm gia công hạng nặng được thiết kế cho tải cắt lớn, máy khắc và phay tập trung vào độ chính xác và tốc độ trục chính cao. Máy được trang bị hệ thống trục chính tốc độ cao cho phép thực hiện các thao tác cắt chi tiết trên những chi tiết nhỏ và hoa văn phức tạp. Khả năng này làm cho máy phù hợp để sản xuất các bộ phận và khuôn mẫu chính xác trong đó độ hoàn thiện bề mặt và độ chính xác về kích thước là rất quan trọng.
Cấu trúc máy được thiết kế để duy trì độ cứng vững đồng thời hỗ trợ chuyển động trục tốc độ cao trơn tru. Các thanh dẫn hướng tuyến tính chính xác và hệ thống chuyển động được điều khiển bằng servo cho phép định vị dụng cụ chính xác trong quá trình khắc và phay. Những tính năng này giúp giảm độ rung khi gia công và đảm bảo hiệu suất cắt ổn định trong các nhiệm vụ gia công chi tiết.
Trung tâm gia công khắc và phay có thể thực hiện nhiều nguyên công gia công khác nhau bao gồm khắc chính xác, phay đường viền, cắt rãnh vi mô và hoàn thiện bề mặt. Bằng cách kết hợp các khả năng này trong một hệ thống CNC duy nhất, các nhà sản xuất có thể đạt được hiệu quả sản xuất các bộ phận phức tạp đòi hỏi các chi tiết gia công tinh xảo.
TAICHUANG cung cấp giải pháp gia công khắc và phay này cho các nhà sản xuất đang tìm kiếm thiết bị đáng tin cậy để sản xuất linh kiện chính xác.
|
Người mẫu |
Đơn vị |
RD580 (Máy 5 trục) |
RD-L650 |

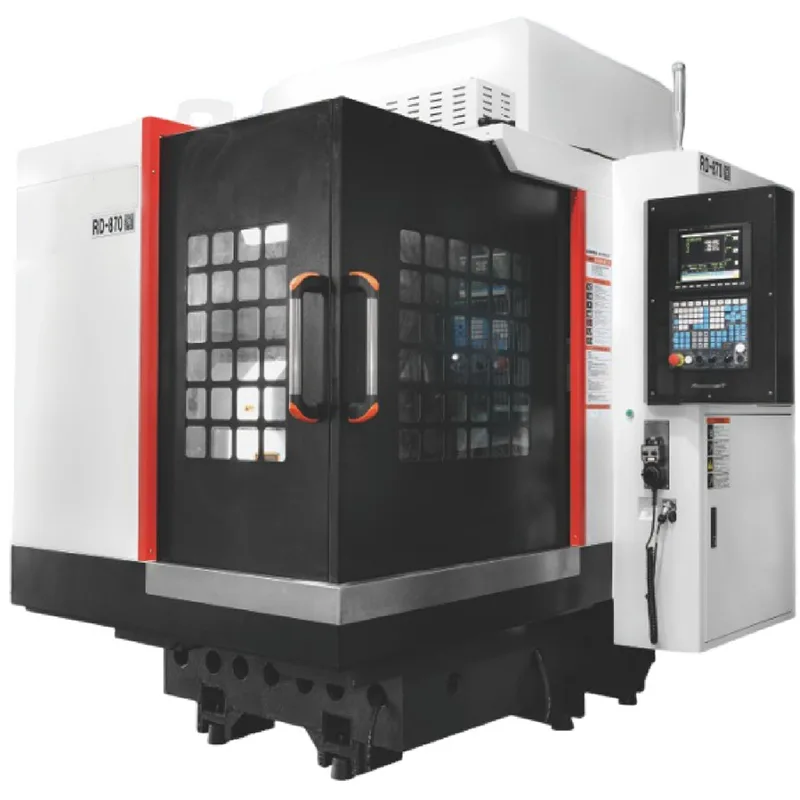

RD-L870 |
|
Đột quỵ |
||||
|
Hành trình trục X |
mm |
590 |
600 |
800 |
|
Hành trình trục Y |
mm |
320 |
500 |
700 |
|
Đầu Z - hành trình trục |
mm |
320 |
250 |
330 |
|
Khoảng cách từ mũi trục chính đến bàn làm việc |
mm |
160 - 480 |
150 - 400 |
140 - 490 |
|
Khoảng cách từ tâm trục chính đến cột |
mm |
380 |
263 - 480 |
570 |
|
Bàn làm việc |
||||
|
Kích thước bàn làm việc |
mm |
600*380 |
600*500 |
800*700 |
|
Tải tối đa |
kg |
400 |
3300 |
4000 |
|
Số lượng khe chữ T |
- |
4 |
5 |
5 |
|
T - kích thước khe |
mm |
14 |
18 |
18 |
|
Con quay |
||||
|
Tốc độ trục chính (tiêu chuẩn) |
r.p.m |
24000 |
24000 |
24000 |
|
Tốc độ trục chính (tùy chọn) |
r.p.m |
24000/36000 |
24000/36000 |
24000/36000 |
|
Công suất trục chính |
kw |
3,22 (2 bộ) / 2,23 (3 bộ) |
5,5/7,5 |
5,5/7,5 |
|
Đặc điểm kỹ thuật cuối trục chính |
- |
ER20 |
ER25 |
ER25 |
|
Cho ăn |
||||
|
X,Y - trục tiến nhanh |
mm/phút |
30000 |
30000 |
30000 |
|
Tốc độ tiến dao nhanh trục Z |
mm/phút |
30000 |
30000 |
30000 |
|
Bước tiến cắt ba trục |
mm/phút |
1 - 10000 |
1 - 10000 |
1 - 10000 |
|
Người khác |
||||
|
Công suất động cơ ba trục |
kw |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
1,5/1,5/2,6 |
|
Định vị chính xác |
mm |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Độ lặp lại |
mm |
±0,005/300 |
±0,005/300 |
±0,005/300 |
|
Bộ điều khiển |
- |
1 |
1 |
1 |
|
Bơm chất lỏng cắt |
HP |
8 |
8 |
8 |
|
Yêu cầu về nguồn điện |
kva |
5 |
5 |
5 |
|
Thông số áp suất không khí |
bar |
4 - 5 |
4 - 5 |
4 - 5 |
|
Trọng lượng máy |
kg |
2000 |
2000 |
2000 |
|
Kích thước máy |
mm |
1600*2100*2300 |
1600*2100*2300 |
1600*2100*2300 |

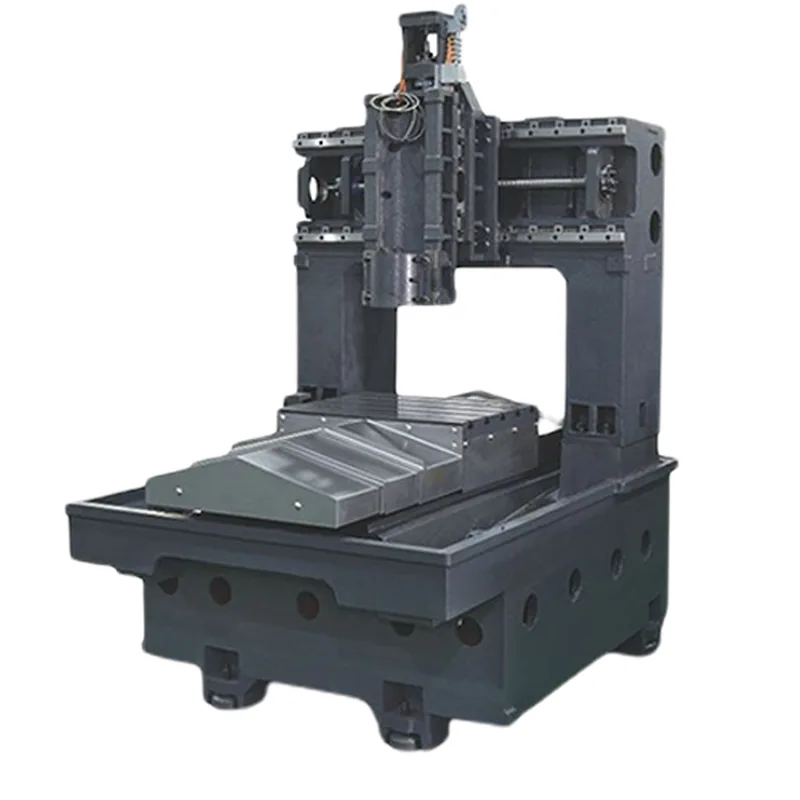

Trung tâm gia công khắc và phay áp dụng công nghệ tích hợp độc đáo giữa dầm ngang và bệ máy, với cấu trúc có độ cứng cao kiểu giàn.
Nó đảm bảo độ chính xác cao và tuổi thọ lâu dài của máy móc, đồng thời có khả năng chống động đất mạnh.
Ba trục sử dụng các thanh dẫn hướng tuyến tính có độ chính xác cao và vít bi nhập khẩu, có khả năng chống mài mòn, hệ số ma sát thấp và có độ chính xác định vị cao, tính linh hoạt và chuyển động trơn tru. Sử dụng vòng bi NSK Nhật Bản và khớp nối nhập khẩu.
Trục điện tốc độ cao, mô-men xoắn cao và độ chính xác cao có thể đáp ứng yêu cầu gia công tốc độ cao và đảm bảo độ chính xác; nó có thể thực hiện phay tốc độ cao các khuôn và bộ phận có độ chính xác nhỏ, với độ chính xác gia công cao, độ rung thấp và độ ồn thấp.
Hệ thống điều khiển sử dụng hệ thống CNC tốc độ cao Syntec và LNC của Đài Loan, dễ học và sử dụng.
Hệ thống truyền động sử dụng hệ thống truyền động servo AC Yaskawa và Yamazaki Mazak của Nhật Bản, chạy êm ái, có hiệu suất tăng tốc tuyệt vời, độ ồn thấp và độ chính xác điều khiển cao.
Trục điện tốc độ cao với 24.000 - 48.000 vòng/phút. Sự kết hợp hoàn hảo giữa tốc độ quay cao và tốc độ di chuyển cao.
Ba trục sử dụng dẫn hướng tuyến tính, có tốc độ nhanh và độ chính xác cao.
Sự lựa chọn đầu tiên cho việc xử lý khuôn, điện cực và sản phẩm hàng loạt với hiệu quả chi phí cao.
Tương thích với máy lọc sương mù dầu tĩnh điện.
Đế và cột mở rộng, ổn định và đáng tin cậy.
Vỏ ngoài được bao bọc hoàn toàn với hệ thống xả để giảm sương mù dầu tạo ra trong quá trình gia công tốc độ cao.
Được trang bị trục chính tốc độ cao và độ chính xác cao, đảm bảo độ chính xác gia công cao và độ hoàn thiện tốt.
Phù hợp với bộ làm mát dầu trục chính tốc độ cao để đảm bảo các đặc tính của trục chính không bị mất do nhiệt.
Ba trục sử dụng dẫn hướng tuyến tính, với tốc độ nhanh và độ chính xác cao.
Trung tâm gia công khắc và phay được sử dụng để làm gì?
Trung tâm gia công khắc và phay được sử dụng để khắc có độ chính xác cao, phay vi mô và gia công bề mặt chi tiết các vật liệu kim loại và phi kim loại.
Điều gì làm cho máy này khác với một trung tâm gia công tiêu chuẩn?
Máy khắc và phay được thiết kế cho các hoạt động cắt nhẹ, tốc độ cao và các công việc gia công tinh xảo đòi hỏi chất lượng bề mặt cao.
Những vật liệu nào có thể được xử lý trên máy này?
Các vật liệu phổ biến bao gồm nhôm, đồng, đồng thau, thép không gỉ, nhựa và các vật liệu kỹ thuật khác.
Những ngành công nghiệp nào thường sử dụng các trung tâm gia công khắc và phay?
Các ngành công nghiệp như sản xuất khuôn mẫu, sản xuất điện tử, cơ khí chính xác và gia công kim loại trang trí thường xuyên sử dụng các máy này.
Máy có thể thực hiện gia công CNC phức tạp không?
Đúng. Điều khiển CNC cho phép máy thực hiện các đường chạy dao phức tạp cho các hoạt động khắc chi tiết và phay đường viền.
