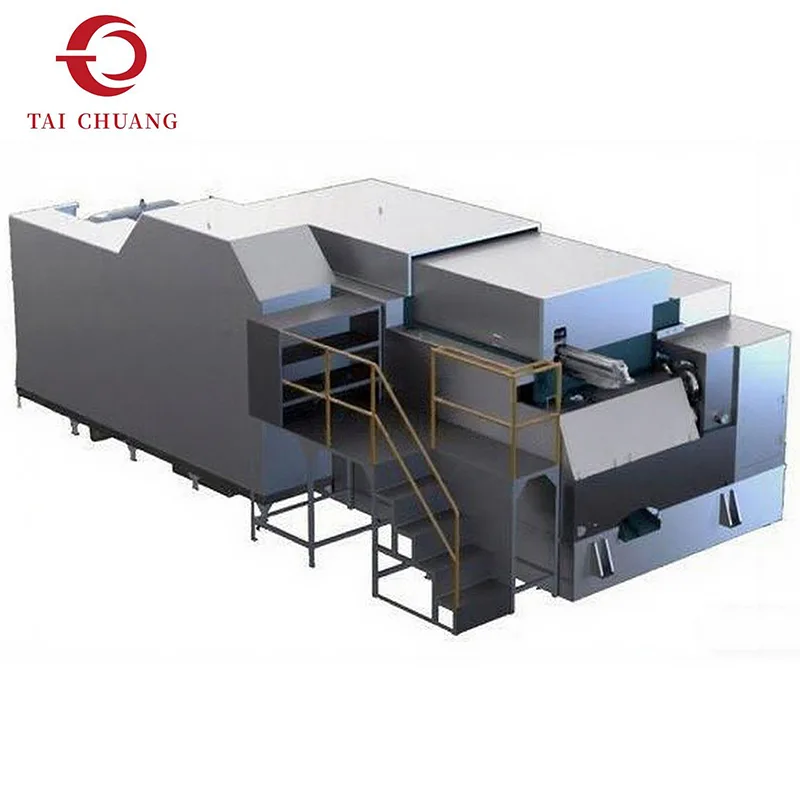

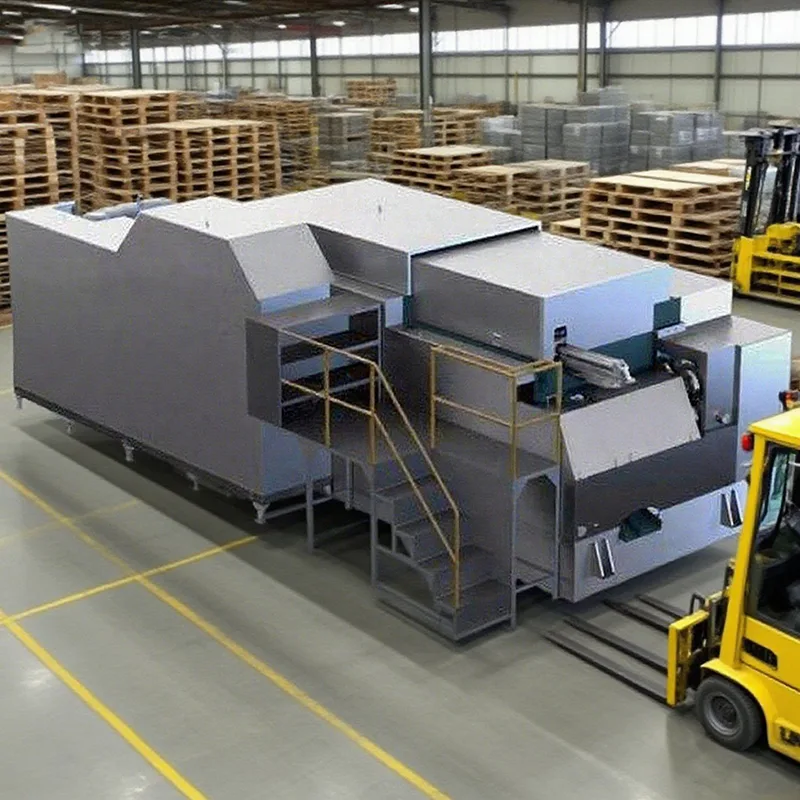

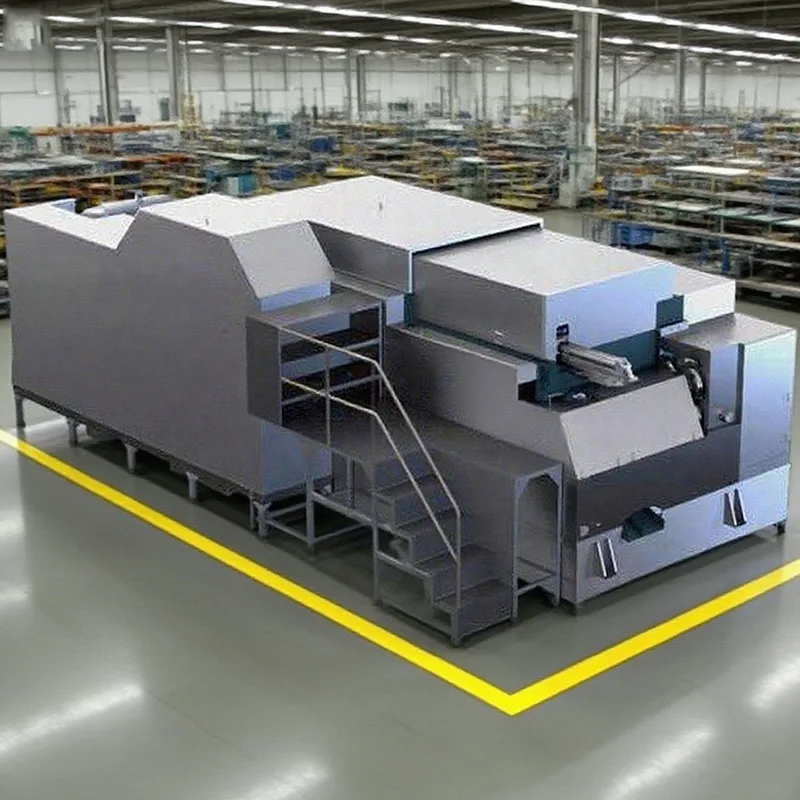

Máy định hình đai ốc 6 trạm là một trong những cấu hình được áp dụng rộng rãi nhất trong hệ thống máy cán nguội để sản xuất đai ốc. Quá trình tạo hình của nó chia biến dạng vật liệu thành sáu giai đoạn được kiểm soát, cho phép thân đai ốc, mặt vát và các đặc điểm bên trong được định hình dần dần thay vì thông qua việc tạo hình một bước mạnh mẽ.
So với các máy có trạm thấp hơn, đai ốc này cung cấp khả năng kiểm soát dòng nguyên liệu và độ ổn định kích thước tốt hơn. Mỗi trạm thực hiện một chức năng tạo hình cụ thể, giúp giảm ứng suất bên trong và cải thiện tính nhất quán về hình dạng tổng thể. Cấu trúc này hỗ trợ hoạt động tạo hình có thể dự đoán được trong suốt quá trình sản xuất kéo dài.TAICHUANG giới thiệu giải pháp gia công nguội này cho những người mua tập trung vào độ ổn định của quy trình, độ rõ ràng của dụng cụ và hình dạng đai ốc nhất quán theo các thông số kỹ thuật của dây buộc tiêu chuẩn.
|
Người mẫu |
Đơn vị |
SJNF 8B-6S |
SJNF 11B-6S |
SJNF 14B-6S |
SJNF 17B-6S |
SJNF 19B-6S |
SJNF22B-6S |
|
Trạm rèn |
KHÔNG. |
6 |
6 |
6 |
6 |
6 |
6 |
|
Trên khắp các căn hộ của hạt |
mm |
5-8 |
5,5-12,7 |
17-10 |
14-17 |
14-22 |
17-22 |
|
Đai ốc lục giác thích hợp |
mm |
M2.5-M5 |
M3-M6 |
M6-M10 |
M8-M10 |
M8-M14 |
M10-M14 |
|
Đường kính cắt (Tối đa) |
mm |
8 |
11 |
14 |
17 |
19 |
22 |
|
Chiều dài cắt (Tối đa) |
mm |
8 |
15 |
15 |
20 |
17 |
25 |
|
Chiều dài đá ra (Tối đa) |
mm |
12 |
15 |
18 |
20 |
25 |
30 |
|
sân chết |
mm |
38 |
50 |
60 |
70 |
80 |
90 |
|
Sức mạnh rèn |
kg |
30000 |
55000 |
85000 |
120000 |
130000 |
160000 |
|
Đột quỵ Ram |
mm |
50 |
58 |
70 |
80 |
100 |
120 |
|
Đầu ra cho đai ốc |
chiếc/phút |
120-300 |
100-280 |
90-220 |
70-170 |
60-140 |
60-135 |
|
Động cơ chính |
kw |
7.5 |
11 |
15 |
22 |
30 |
37 |
|
Động cơ bôi trơn |
kw |
1.5 |
1.5 |
2.2 |
2.2 |
2.2 |
2.2 |
|
chất bôi trơn |
l |
400 |
600 |
900 |
1000 |
1200 |
1500 |
|
Nâng trọng lượng tham chiếu |
Tôn |
3.5 |
4.5 |
8 |
10 |
14 |
16 |
|
Kích thước máy |
cmt |
185*160*105 |
240*165*110 |
310*210*145 |
320*220*140 |
375*225*160 |
405*245*165 |
|
Người mẫu |
Đơn vị |
SJNF 24B-6S |
SJNF 28B-6S |
SJNF 33B-6S |
SJNF 36B-6S |
SJNF 41B-6S |
SJNF 50B-6S |
|
Trạm rèn |
KHÔNG. |
6 |
6 |
6 |
6 |
6 |
6 |
|
Trên khắp các căn hộ của hạt |
mm |
17-26 |
24-28 |
24-33 |
30-36 |
30-41 |
41-50 |
|
Đai ốc lục giác thích hợp |
mm |
M10-M18 |
M16-M18 |
M16-M22 |
M20-M22 |
M20-M27 |
M27-M33 |
|
Đường kính cắt (Tối đa) |
mm |
24 |
28 |
30 |
36 |
40 |
50 |
|
Chiều dài cắt (Tối đa) |
mm |
22/38 |
35 |
40 |
45 |
52 |
70 |
|
Chiều dài đá ra (Tối đa) |
mm |
30/45 |
38 |
38/55 |
43 |
68 |
65 |
|
sân chết |
mm |
100 |
120 |
140 |
150 |
165 |
195 |
|
Sức mạnh rèn |
kg |
220000 |
330000 |
360000 |
400000 |
450000 |
800000 |
|
Đột quỵ Ram |
mm |
110/160 |
140 |
146/200 |
160 |
210 |
210 |
|
Đầu ra cho đai ốc |
chiếc/phút |
50-100 |
50-100 |
45-80 |
40-75 |
40-70 |
30-55 |
|
Động cơ chính |
kw |
55 |
75 |
110 |
132 |
160 |
250 |
|
Động cơ bôi trơn |
kw |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
2.2 |
|
chất bôi trơn |
l |
2000 |
2200 |
3000 |
3100 |
3800 |
5800 |
|
Nâng trọng lượng tham chiếu |
Tôn |
25 |
31 |
45 |
52 |
80 |
130 |
|
Kích thước máy |
cmt |
455*295*195 |
510*275*200 |
535*355*215 |
615*385*225 |
720*420*250 |
985*550*270 |
Cấp dây và cắt chiều dài
Tạo hình trống ban đầu
Sự hình thành cơ thể hạt tiến bộ
Tạo hình góc và vát cạnh
Tinh chỉnh kích thước
Hình thành và xả cuối cùng
Cách bố trí nhiều trạm này hỗ trợ kiểm soát biến dạng mà không cần cắt phoi, bảo toàn tính nguyên vẹn của vật liệu.
Câu hỏi 1: Loại đai ốc nào phù hợp với máy tạo đai ốc 6 trạm?
Nó thường được sử dụng cho các loại đai ốc lục giác tiêu chuẩn và các loại đai ốc có hình dạng tương tự.
Câu 2: Đây có được coi là máy cán nguội không?
Có, nó thuộc loại máy cán nguội và tạo thành các đai ốc thông qua biến dạng nguội.
Câu 3: Dụng cụ có thể được điều chỉnh cho các kích cỡ đai ốc khác nhau không?
Phạm vi kích thước đai ốc phụ thuộc vào cấu hình dụng cụ và thiết lập máy.

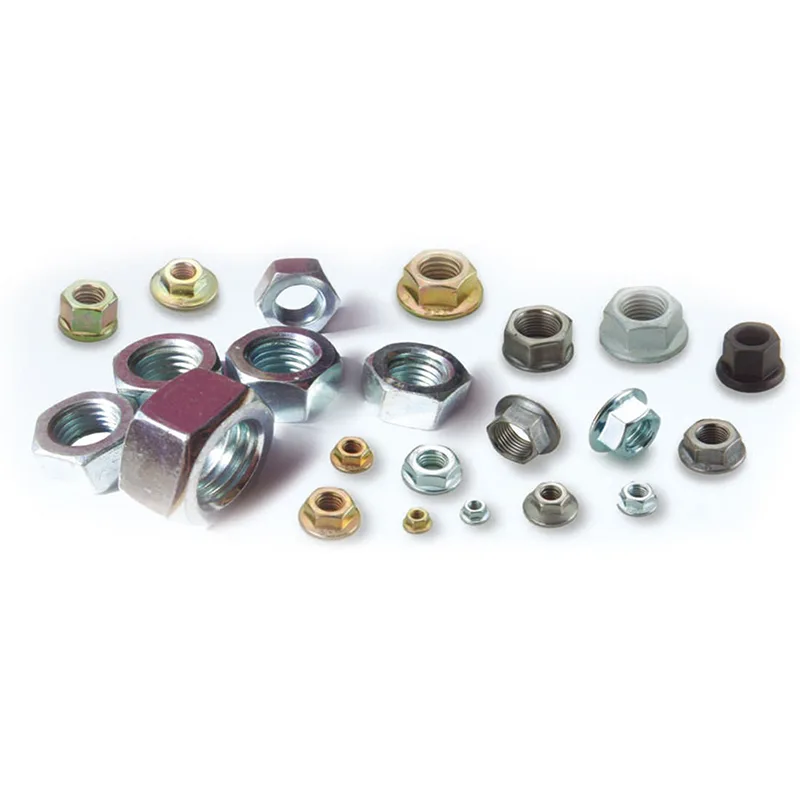

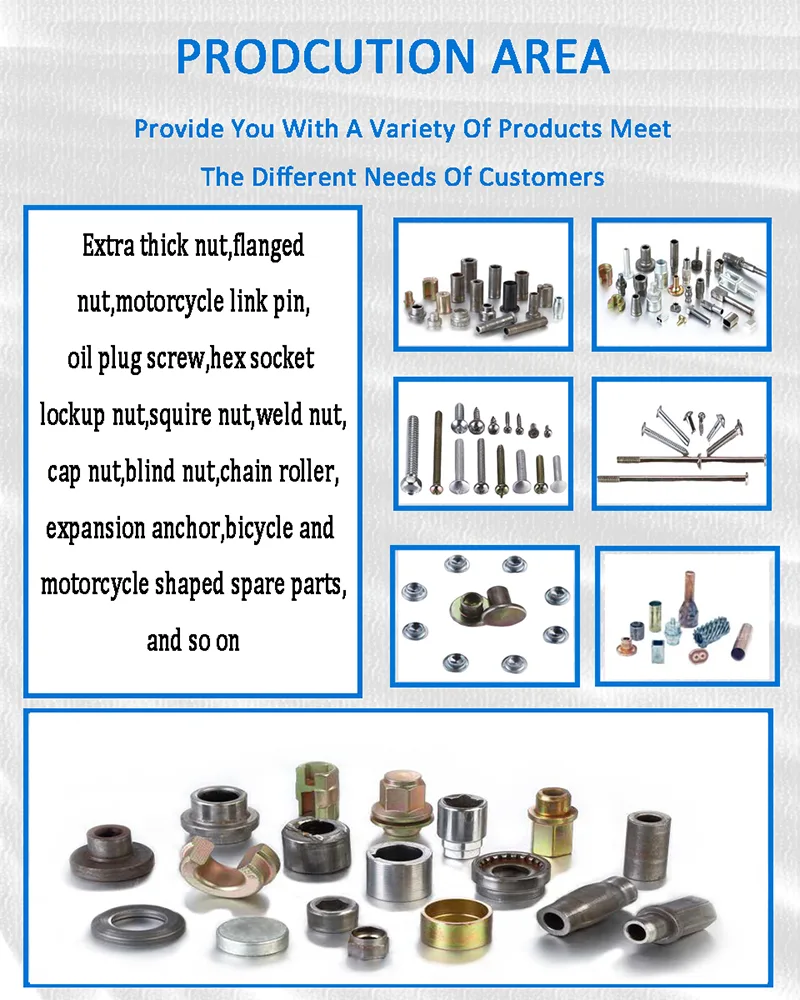

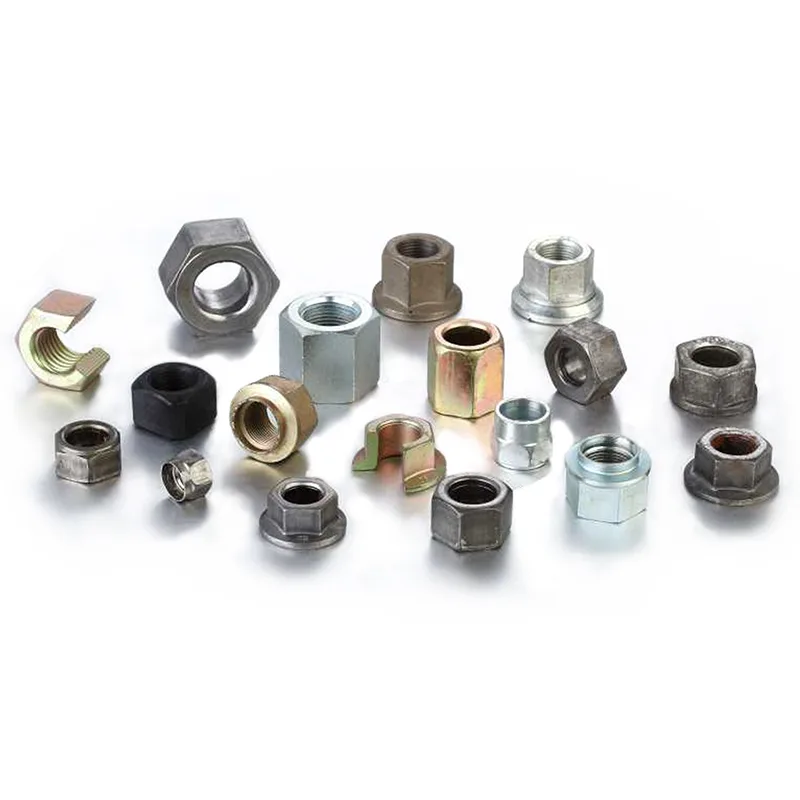

Máy tạo hình đai ốc 6 trạm của chúng tôi có thể được sử dụng trong quá trình sản xuất:
Đai ốc lục giác và đai ốc công nghiệp tiêu chuẩn
Linh kiện buộc ô tô
Ốc vít máy móc, thiết bị
Đai ốc ren đa năng
