Tiện chính xác các bộ phận có đường kính nhỏ yêu cầu giá đỡ vật liệu ổn định và định vị dụng cụ chính xác. Máy tiện loại 3 trục Thụy Sĩ được thiết kế để cung cấp giải pháp thiết thực và hiệu quả cho các nhà sản xuất sản xuất các bộ phận hình trụ chính xác trong môi trường sản xuất liên tục.
Không giống như các hệ thống gia công đa trục phức tạp hơn, cấu hình này tập trung vào các nguyên công tiện thiết yếu được hỗ trợ bởi công nghệ đầu máy trượt kiểu Thụy Sĩ. Hệ thống ống lót dẫn hướng giữ cho phôi được hỗ trợ chắc chắn gần khu vực cắt, giảm độ rung và giúp duy trì độ ổn định gia công ngay cả khi gia công các bộ phận dài, mảnh.
Cấu trúc điều khiển ba trục cung cấp khả năng phối hợp chuyển động đáng tin cậy cho các nguyên công tiện tiêu chuẩn bao gồm tiện mặt, tiện ngoài, tạo rãnh, khoan và cắt ren cơ bản. Thiết kế này cho phép các nhà sản xuất đạt được chất lượng gia công ổn định trong khi vẫn duy trì cấu trúc máy tương đối đơn giản, dễ vận hành và bảo trì hơn.
Do sự kết hợp cân bằng giữa độ chính xác và sự đơn giản, Máy tiện loại Thụy Sĩ 3 trục thường được lựa chọn bởi các nhà sản xuất ưu tiên đầu ra ổn định và kết quả gia công có thể dự đoán được so với các yêu cầu gia công đa trục phức tạp.
TAICHUANG cung cấp giải pháp máy tiện loại Thụy Sĩ này để hỗ trợ sản xuất hiệu quả các bộ phận có độ chính xác nhỏ trên nhiều lĩnh vực công nghiệp.
| Mục | RPC-263 | RPC-263A | RPC-263B | |
| Hành trình và đường kính lỗ | Tốc độ làm việc tối đa của trục chính/trục phụ (rpm) | 8000/* | 8000/* | 8000/* |
| Đường kính xoay tối đa của trục chính/trục phụ (mm) | Φ20/* | Φ20/* | Φ20/* | |
| Số phân chia tối thiểu | Lập chỉ mục liên tục | Lập chỉ mục liên tục | Lập chỉ mục liên tục | |
| Đường kính lỗ trục chính/phụ (mm) | Φ22/* | Φ22/* | Φ22/* | |
| Trục chính | Thông số kỹ thuật và số lượng dụng cụ tiện OD | |||
| Số lượng dụng cụ tiện OD (chiếc) | 5 Dụng cụ tiện | 5 Dụng cụ tiện | 12 Dụng cụ tiện | |
| Kích thước cá mập của dụng cụ tiện OD (mm) | 12×12 | 12×12 | 12×12 | |
| Số lượng công cụ cố định mặt cuối (chiếc) | Lỗ tròn 4×Φ20(ER11) | Lỗ tròn 2×Φ20(ER11) | / | |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | / | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | / | |
| Số lượng công cụ điều khiển bằng điện mặt cuối (chiếc) | / | ER11×3 | / | |
| Đường kính khoan tối đa (mm) | / | Φ5 | / | |
| Đường kính khai thác tối đa (mm) | / | M4 | / | |
| Tốc độ tối đa (vòng/phút) | / | 5000 | / | |
| Số lượng công cụ điều khiển bằng điện (trực tiếp) chéo (chiếc) | ER11×2 thêm ER16×2 | ER11×2 thêm ER16×2 | / | |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | / | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | / | |
| Tốc độ tối đa (vòng/phút) | 5000 | 5000 | / | |
| Đường kính phay lưỡi cưa tối đa (Mặt chéo) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Chế độ ống lót dẫn hướng/Chế độ ống lót không dẫn hướng | ||||
| Trục phụ | Số lượng công cụ điều khiển bằng điện mặt cuối (chiếc) | / | / | / |
| Đường kính khoan tối đa (mm) | / | / | / | |
| Đường kính khai thác tối đa (mm) | / | / | / | |
| Số lượng công cụ điều khiển bằng điện mặt cuối (chiếc) | / | / | / | |
| Đường kính khoan tối đa (mm) | / | / | / | |
| Đường kính khai thác tối đa (mm) | / | / | / | |
| Tốc độ tối đa (vòng/phút) | / | / | / | |
| Số lượng công cụ điều khiển bằng điện (trực tiếp) chéo (chiếc) | / | / | / | |
| Đường kính khoan tối đa (mm) | / | / | / | |
| Đường kính khai thác tối đa (mm) | / | / | / | |
| Tốc độ tối đa (vòng/phút) | / | / | / | |
| Các thông số khác | Các thông số khác | |||
| Động cơ trục chính/trục phụ(kw) | 2,2/* | 2,2/* | 2,2/* | |
| Động cơ công cụ điều khiển bằng điện trục chính (kw) | 1 | 1 | 1 | |
| Động cơ công cụ điều khiển bằng điện mặt cuối trục chính (kw) | / | / | ||
| 0.4 | ||||
| Động cơ công cụ điều khiển bằng điện chéo trục phụ (kw) | / | / | / | |
| Động cơ servo(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1:1 | X1/Y1/Z1:1 | X1/Y1/Z1:1 | |
| Động cơ servo(Y2)(kw) | / | / | / | |
| Động cơ bơm bôi trơn(kw) | 0.1 | 0.1 | 0.1 | |
| Động cơ bơm làm mát (kw) | 0.35 | 0.35 | 0.35 | |
| Tốc độ nạp nhanh (Cài đặt gốc) (m/phút) | X1/Y1/Z1:25 | X1/Y1/Z1:25 | X1/Y1/Z1:25 | |
| Dung tích bình làm mát (L) | 130 | 130 | 130 | |
| Công suất đơn vị bôi trơn (L) | 3 | 3 | 3 | |
| Chiều cao trung tâm (mm) | 1050 | 1050 | 1050 | |
| Kích thước (Dài×Width×Height)(mm)(Kích thước đóng gói thêm 200) | 1750×1080×1800 | 1750×1080×1800 | 1750×1080×1800 | |
| Trọng lượng máy (kg) | 1500 | 1500 | 1500 | |
| Công suất máy (kw) | 7 | 7.5 | 6 | |

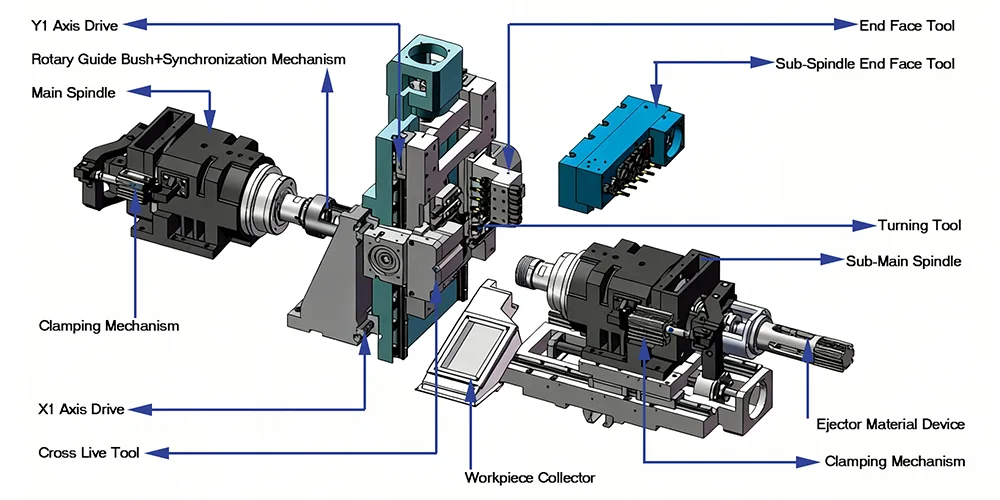

Công nghệ gia công của Thụy Sĩ sử dụng thiết kế đầu dao chuyển động để đưa phôi qua ống lót dẫn hướng trong quá trình cắt. Sự sắp xếp này cải thiện đáng kể độ cứng khi gia công các chi tiết nhỏ và mảnh.
Máy hoạt động với chuyển động phối hợp trên ba trục được điều khiển, cho phép định vị dụng cụ chính xác cho các nguyên công tiện và khoan tiêu chuẩn.
So với các máy Thụy Sĩ có trục cao hơn, cấu hình ba trục duy trì cấu trúc cơ học đơn giản hơn và kích thước nhỏ gọn hơn.
Ống lót dẫn hướng hỗ trợ phôi rất gần với dụng cụ cắt, giúp duy trì các điều kiện cắt ổn định và độ chính xác về kích thước.
Máy được tối ưu hóa để gia công ổn định các bộ phận hình trụ nhỏ yêu cầu kích thước nhất quán.
Máy tiện kiểu Thụy Sĩ được sử dụng rộng rãi trong thời gian sản xuất dài do đặc tính gia công ổn định của chúng.
Cấu hình trục được sắp xếp hợp lý giúp giảm độ phức tạp trong lập trình so với các hệ thống Thụy Sĩ có trục cao hơn.
Đối với nhiều bộ phận có độ chính xác tiêu chuẩn, máy tiện kiểu Thụy Sĩ ba trục cung cấp đủ khả năng gia công trong khi vẫn duy trì đầu tư thiết bị được kiểm soát.

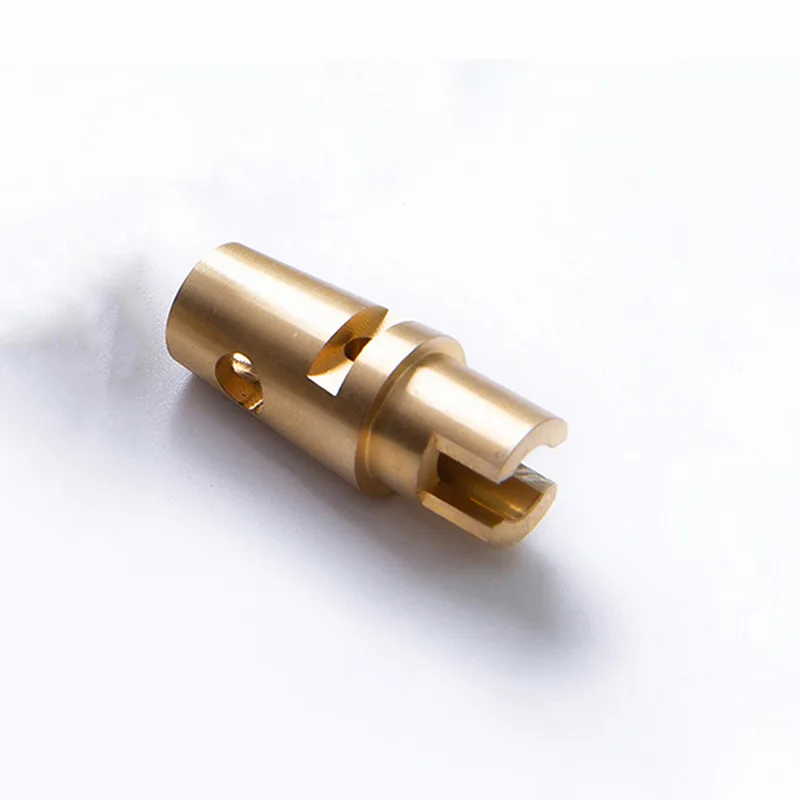

Máy tiện kiểu Thụy Sĩ 3 trục thường được sử dụng để sản xuất các bộ phận có độ chính xác nhỏ, chủ yếu yêu cầu nguyên công tiện.
Các thành phần điển hình bao gồm:
chân chính xác
trục nhỏ
bộ phận kết nối điện tử
ốc vít thu nhỏ
linh kiện thiết bị đo đạc
thiết bị y tế các bộ phận nhỏ
Những bộ phận này thường yêu cầu độ chính xác gia công ổn định trên các lô sản xuất lớn.

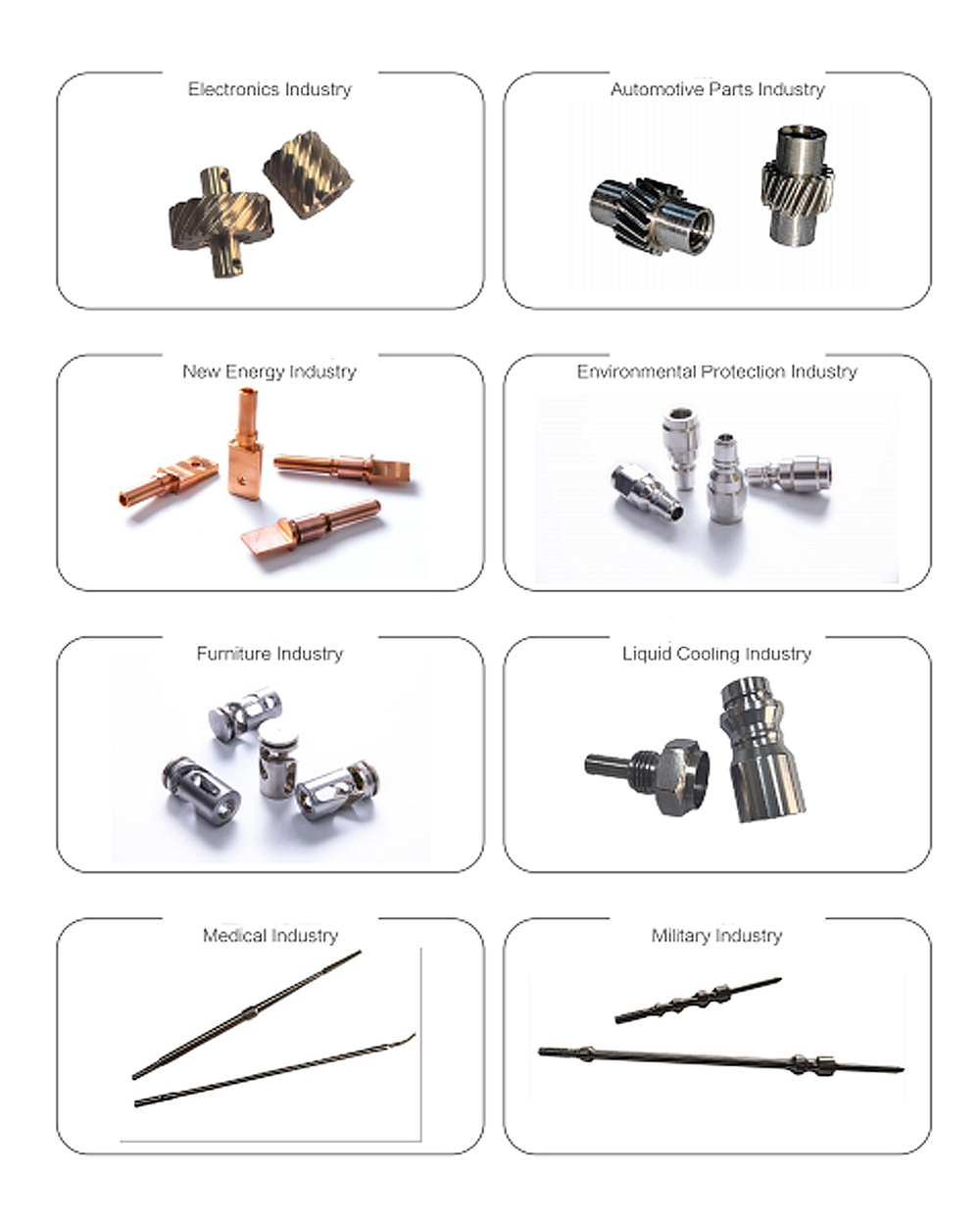

Công nghệ gia công của Thụy Sĩ được sử dụng rộng rãi trong các ngành đòi hỏi sản xuất ổn định các bộ phận nhỏ có độ chính xác cao.
Các lĩnh vực phổ biến bao gồm:
sản xuất thiết bị y tế
thiết bị điện tử và kết nối
linh kiện chính xác ô tô
thiết bị đo đạc hàng không vũ trụ
bộ phận tự động hóa công nghiệp
Các nhà sản xuất trong các ngành này đánh giá cao khả năng gia công của Thụy Sĩ vì khả năng duy trì độ chính xác trong quá trình sản xuất lâu dài.
TAICHUANG cung cấp các giải pháp thiết bị công nghiệp được thiết kế để hỗ trợ nhu cầu sản xuất chính xác. Máy tiện loại 3 trục Thụy Sĩ do TAICHUANG cung cấp được lựa chọn bởi các nhà sản xuất đang tìm kiếm nền tảng gia công đáng tin cậy để sản xuất các chi tiết nhỏ.
Cung cấp thiết bị chuyên nghiệp cho ngành công nghiệp chính xác
giải pháp gia công cho các chi tiết có đường kính nhỏ
máy thích hợp cho sản xuất hàng loạt ổn định
thiết bị công nghiệp phục vụ thị trường sản xuất toàn cầu
TAICHUANG tập trung vào việc hỗ trợ các quy trình gia công chính xác hiệu quả và đáng tin cậy thông qua các giải pháp thiết bị thực tế.
Máy tiện kiểu Thụy Sĩ 3 trục chủ yếu được sử dụng để làm gì?
Máy tiện kiểu Thụy Sĩ ba trục chủ yếu được sử dụng để tiện các bộ phận có độ chính xác nhỏ yêu cầu gia công ổn định và độ chính xác kích thước nhất quán.
Gia công Thụy Sĩ khác với tiện thông thường như thế nào?
Gia công Thụy Sĩ sử dụng ụ trước trượt và ống lót dẫn hướng để hỗ trợ phôi rất gần với dụng cụ cắt, cải thiện độ ổn định khi gia công các chi tiết mảnh mai.
Máy tiện 3 trục kiểu Thụy Sĩ có phù hợp với các bộ phận phức tạp không?
Cấu hình này phù hợp nhất cho các bộ phận chủ yếu yêu cầu thao tác tiện. Các bộ phận phức tạp hơn có thể yêu cầu thêm trục.
Máy này có thể gia công những vật liệu gì?
Máy tiện loại Thụy Sĩ có thể xử lý nhiều loại vật liệu bao gồm thép không gỉ, thép carbon, đồng thau, nhôm và hợp kim titan.
Tại sao các nhà sản xuất chọn máy tiện loại Thụy Sĩ cho các bộ phận nhỏ?
Công nghệ gia công của Thụy Sĩ mang lại sự ổn định và chính xác tuyệt vời khi sản xuất các bộ phận nhỏ với khối lượng lớn.
