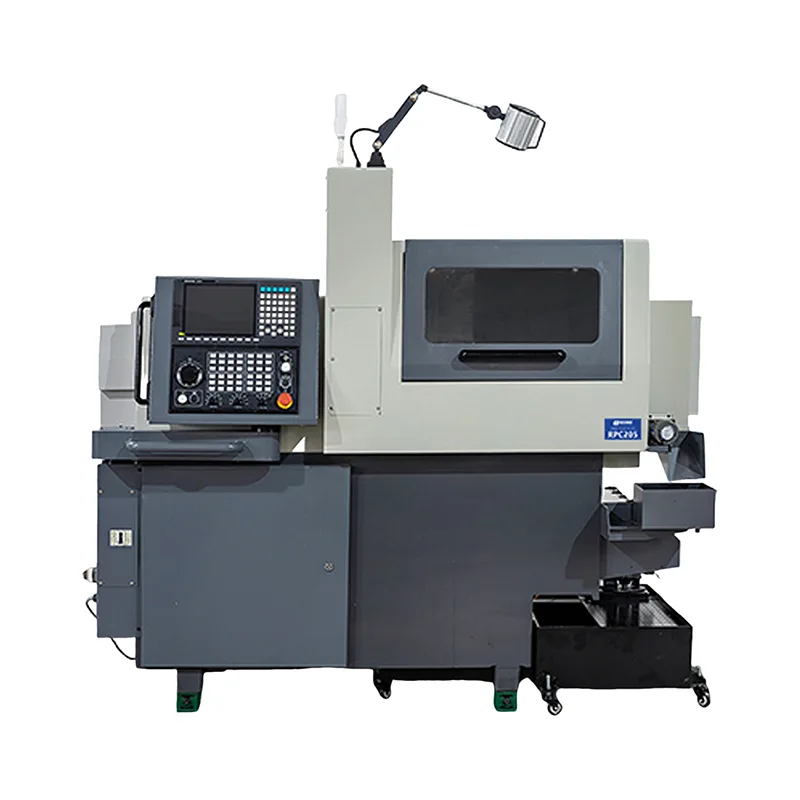

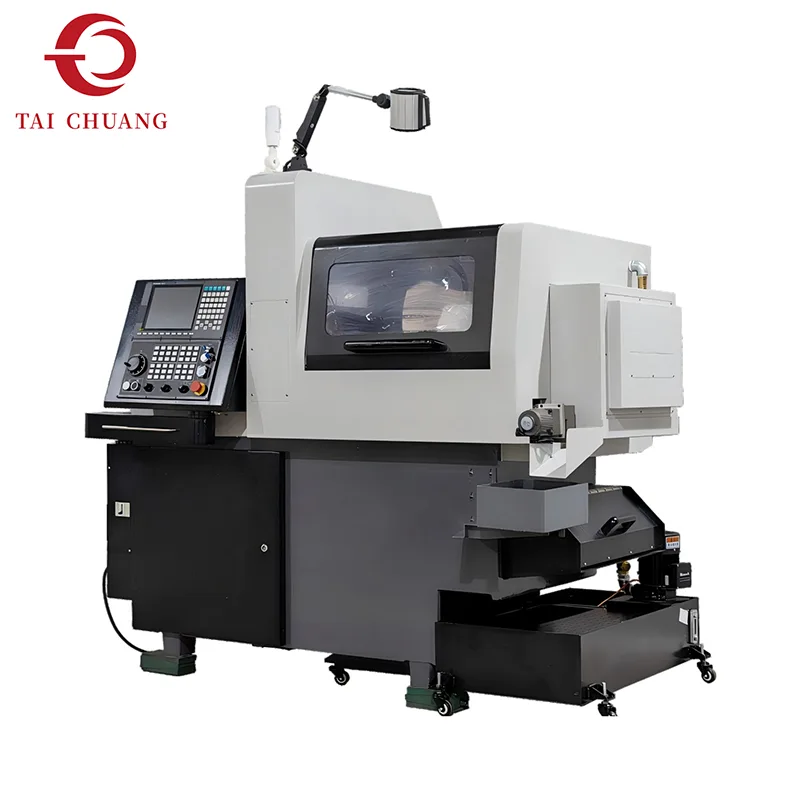

Sản xuất chính xác hiện đại ngày càng đòi hỏi máy móc có khả năng hoàn thành nhiều nguyên công gia công mà không cần phải định vị lại phôi nhiều lần. Máy tiện kiểu Thụy Sĩ 6 trục giải quyết yêu cầu này bằng cách tích hợp điều khiển chuyển động tiên tiến với độ ổn định cấu trúc của công nghệ gia công kiểu Thụy Sĩ.
Máy sử dụng thiết kế đầu trượt kết hợp với ống lót dẫn hướng hỗ trợ, giúp phôi luôn ổn định chắc chắn trong quá trình cắt. Cấu hình này đặc biệt hiệu quả khi gia công các chi tiết dài, mảnh thường dễ bị rung hoặc uốn cong trong các hệ thống tiện thông thường.
So với các máy Thụy Sĩ có trục thấp hơn, cấu hình sáu trục mở rộng tính linh hoạt khi gia công. Điều khiển chuyển động bổ sung cho phép các hoạt động đồng thời như khoan chéo, phay rãnh, tiện đường viền và tạo ren được thực hiện theo trình tự phối hợp. Khả năng mở rộng này giúp giảm đáng kể thời gian chu kỳ đồng thời cải thiện hiệu quả sản xuất tổng thể.
TAICHUANG cung cấp loại máy tiện Thụy Sĩ này cho các nhà sản xuất đang tìm kiếm hệ thống gia công tích hợp cao có khả năng hỗ trợ sản xuất các bộ phận có độ chính xác cao.
| Mục | RPC-126 | RPC-126A | RPC-126B | |
| Hành trình và đường kính lỗ | Tốc độ làm việc tối đa của trục chính/trục phụ (rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Đường kính xoay tối đa của trục chính/trục phụ (mm) | Φ12/Φ12 | Φ12/Φ12 | Φ12/Φ12 | |
| Số phân chia tối thiểu | Lập chỉ mục liên tục | Lập chỉ mục liên tục | Lập chỉ mục liên tục | |
| Đường kính lỗ trục chính/phụ (mm) | Φ13/Φ13 | Φ13/Φ13 | Φ13/Φ13 | |
| Trục chính | Thông số kỹ thuật và số lượng dụng cụ tiện OD | |||
| Số lượng dụng cụ tiện OD (chiếc) | 5 Dụng cụ tiện | 5 Dụng cụ tiện | 12 Dụng cụ tiện | |
| Kích thước cá mập của dụng cụ tiện OD (mm) | 12×12 | 12×12 | 12×12 | |
| Số lượng công cụ cố định mặt cuối (chiếc) | Lỗ tròn 4×Φ20(ER11) | Lỗ tròn 2×Φ20(ER11) | / | |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | / | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | / | |
| Số lượng công cụ điều khiển bằng điện mặt cuối (chiếc) | / | ER11×3 | / | |
| Đường kính khoan tối đa (mm) | / | Φ5 | / | |
| Đường kính khai thác tối đa (mm) | / | M4 | / | |
| Tốc độ tối đa (vòng/phút) | / | 5000 | / | |
| Số lượng công cụ điều khiển bằng điện (trực tiếp) chéo (chiếc) | ER11×2 thêm ER16×2 | ER11×2 thêm ER16×2 | / | |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | / | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | / | |
| Tốc độ tối đa (vòng/phút) | 5000 | 5000 | / | |
| Đường kính phay lưỡi cưa tối đa (Mặt chéo) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Chế độ ống lót dẫn hướng/Chế độ ống lót không dẫn hướng | ||||
| Trục phụ | Số lượng công cụ điều khiển bằng điện mặt cuối (chiếc) | 3×Φ20Lỗ tròn(ER11) | 3×Φ20Lỗ tròn(ER11) | 3×Φ20Lỗ tròn(ER11) |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | Φ9 | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | M8 | |
| Số lượng công cụ điều khiển bằng điện mặt cuối (chiếc) | ER11×3 | ER11×3 | ER11×3 | |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | Φ9 | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | M8 | |
| Tốc độ tối đa (vòng/phút) | 6500 | 6500 | 6500 | |
| Số lượng công cụ điều khiển bằng điện (trực tiếp) chéo (chiếc) | ER11×3 | ER11×3 | ER11×3 | |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | Φ9 | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | M8 | |
| Tốc độ tối đa (vòng/phút) | 6500 | 6500 | 6500 | |
| Các thông số khác | Các thông số khác | |||
| Động cơ trục chính/trục phụ(kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Động cơ công cụ điều khiển bằng điện trục chính (kw) | 1 | 1 | / | |
| Động cơ công cụ điều khiển bằng điện mặt cuối trục chính (kw) | / | / | ||
| 0.4 | ||||
| Động cơ công cụ điều khiển bằng điện chéo trục phụ (kw) | 1 | 1 | 1 | |
| Động cơ servo(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Động cơ servo(Y2)(kw) | 1 | 1 | 1 | |
| Động cơ bơm bôi trơn(kw) | 0.1 | 0.1 | 0.1 | |
| Động cơ bơm làm mát (kw) | 0.35 | 0.35 | 0.35 | |
| Tốc độ nạp nhanh (Cài đặt gốc) (m/phút) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Dung tích bình làm mát (L) | 200 | 200 | 200 | |
| Công suất đơn vị bôi trơn (L) | 3 | 3 | 3 | |
| Chiều cao trung tâm (mm) | 1050 | 1050 | 1050 | |
| Kích thước (Dài×Width×Height)(mm)(Kích thước đóng gói thêm 200) | 2310×1880×1800 | 2310×1880×1800 | 2310×1880×1800 | |
| Trọng lượng máy (kg) | 2500 | 2500 | 2500 | |
| Công suất máy (kw) | 13 | 13.5 | 12 | |

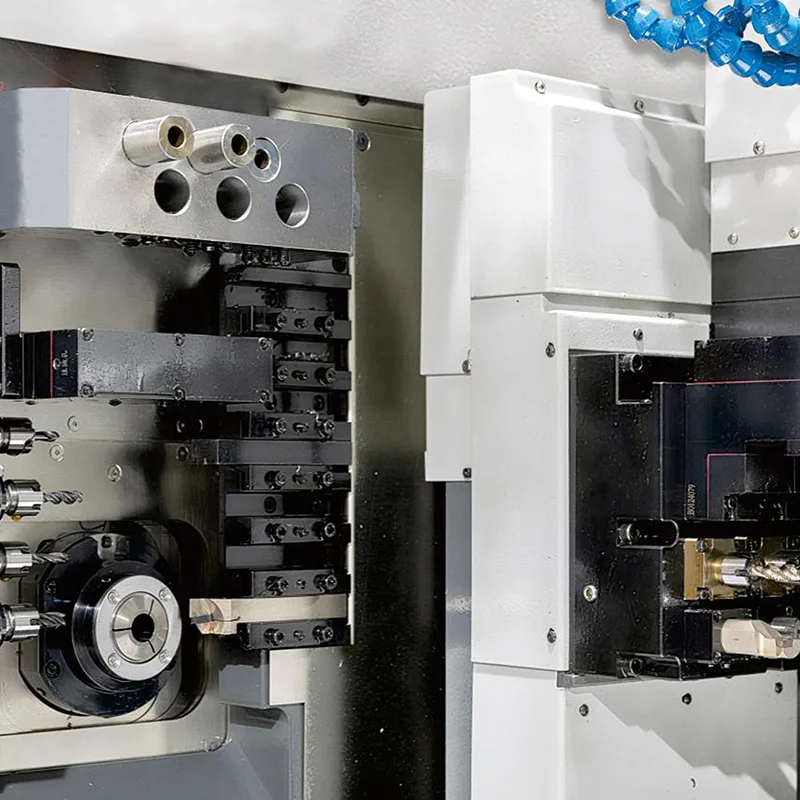

Cấu trúc sáu trục cho phép các đường di chuyển dao phức tạp hơn, cho phép các chiến lược gia công nâng cao dành cho hình dạng thành phần phức tạp.
Các nguyên công tiện, phay, khoan và ren có thể được thực hiện trong một chu trình gia công liên tục.
Ống lót dẫn hướng ổn định phôi gần khu vực cắt, giảm độ rung và cải thiện độ chính xác gia công.
Máy tiện loại Thụy Sĩ 6 trục được thiết kế để sản xuất các bộ phận có độ chính xác nhỏ một cách hiệu quả trong phạm vi máy tương đối nhỏ gọn.
Gia công nhiều trục cho phép hoàn thành một số quy trình mà không cần chuyển các bộ phận giữa các máy.
Các tính năng thành phần phức tạp có thể được gia công thông qua chuyển động trục phối hợp.
Điều kiện cắt ổn định giúp duy trì các yêu cầu về dung sai chặt chẽ trong suốt quá trình sản xuất dài.
Việc kết hợp nhiều nguyên công vào một chu trình gia công sẽ hỗ trợ năng suất nhanh hơn trong sản xuất linh kiện chính xác.

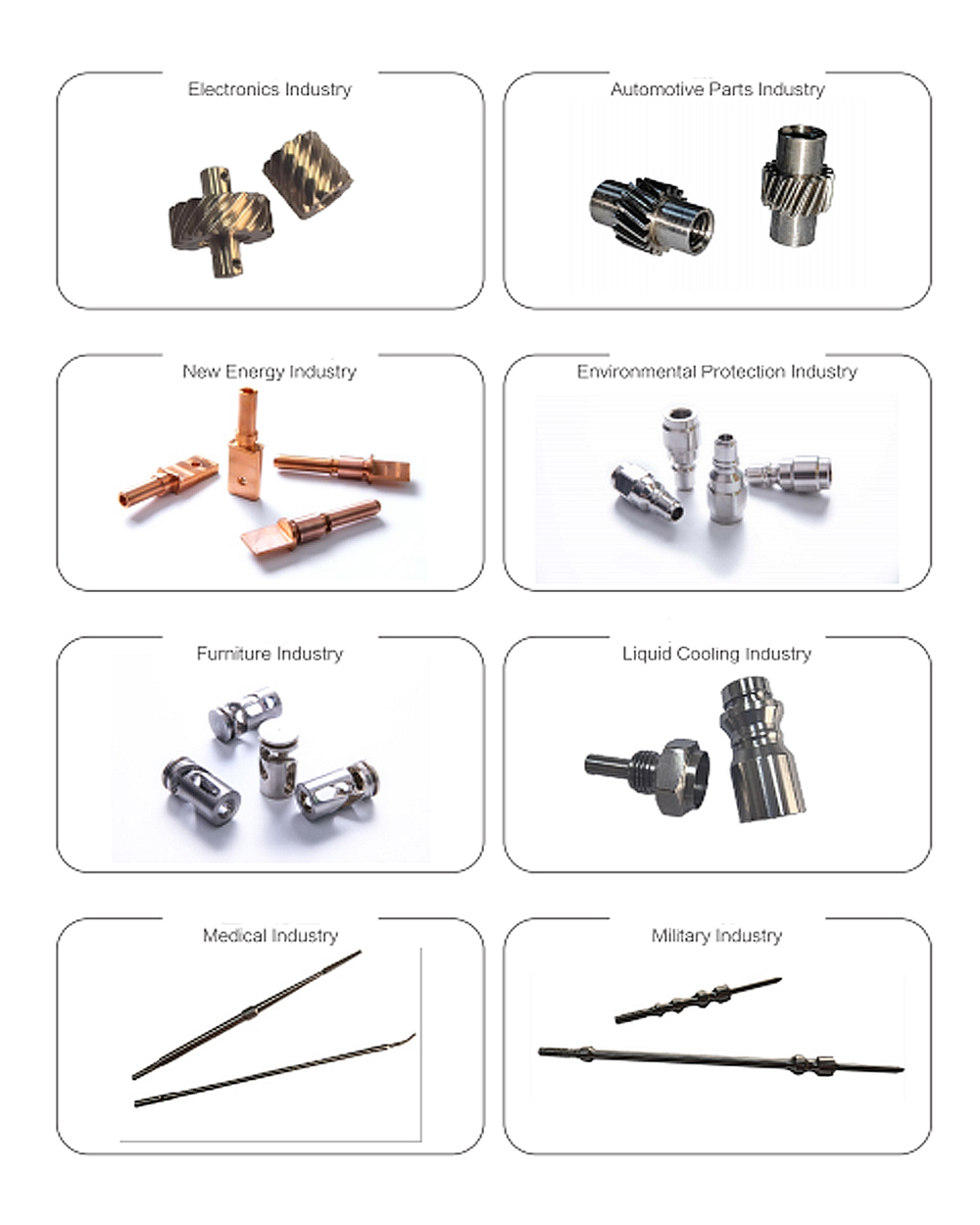

Máy tiện loại Thụy Sĩ 6 trục được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi gia công chính xác các bộ phận nhỏ phức tạp.
Các ứng dụng phổ biến bao gồm:
thành phần cấy ghép y tế
kết nối điện tử chính xác

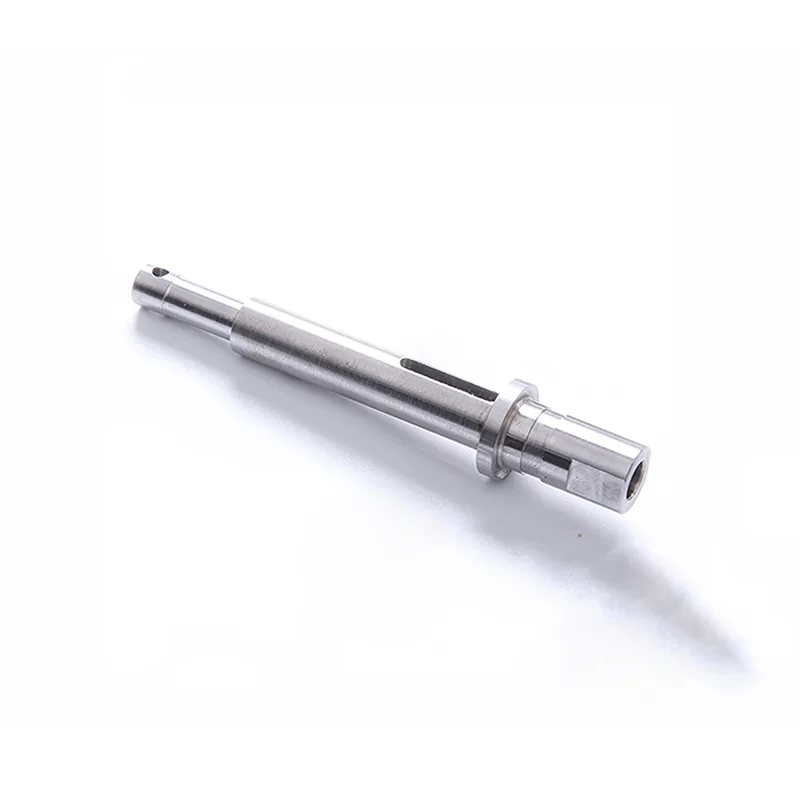

trục và chân thu nhỏ
phụ tùng ô tô có độ chính xác cao
linh kiện thiết bị hàng không vũ trụ
đồng hồ và các bộ phận cơ khí vi mô
Các nhà sản xuất sản xuất linh kiện có độ chính xác có giá trị cao thường dựa vào công nghệ gia công của Thụy Sĩ vì độ ổn định và chính xác.
TAICHUANG cung cấp nhiều giải pháp thiết bị công nghiệp cho các ngành sản xuất toàn cầu. Hệ thống máy tiện kiểu Thụy Sĩ do TAICHUANG cung cấp tập trung vào việc hỗ trợ các yêu cầu gia công chính xác trên nhiều lĩnh vực khác nhau.
Những ưu điểm chính bao gồm:
Cung cấp thiết bị chuyên nghiệp cho sản xuất chính xác
giải pháp phù hợp cho các ứng dụng gia công chi tiết nhỏ
thiết bị hỗ trợ sản xuất có độ chính xác cao
kinh nghiệm ứng dụng công nghiệp toàn cầu
TAICHUANG nhằm mục đích giúp các nhà sản xuất cải thiện khả năng gia công thông qua các giải pháp thiết bị công nghiệp đáng tin cậy.
Ưu điểm của máy tiện Thụy Sĩ 6 trục so với các máy ít trục hơn là gì?
Hệ thống sáu trục cung cấp khả năng di chuyển dao bổ sung, cho phép thực hiện các nguyên công gia công phức tạp hơn trong một chu kỳ.
Loại bộ phận nào thường được sản xuất trên máy tiện loại Thụy Sĩ?
Máy tiện loại Thụy Sĩ thường được sử dụng cho các bộ phận có độ chính xác nhỏ như chốt, đầu nối, trục và ốc vít thu nhỏ.
Tại sao ống lót dẫn hướng lại quan trọng trong gia công Thụy Sĩ?
Ống lót dẫn hướng hỗ trợ phôi rất gần với dụng cụ cắt, giúp duy trì độ cứng khi gia công các chi tiết mảnh.
Máy có thể hỗ trợ sản xuất liên tục không?
Đúng. Máy tiện kiểu Thụy Sĩ thường được sử dụng để sản xuất có độ chính xác khối lượng lớn, yêu cầu hiệu suất gia công ổn định.
Những ngành công nghiệp nào được hưởng lợi nhiều nhất từ gia công kiểu Thụy Sĩ?
Các ngành công nghiệp như thiết bị y tế, điện tử, thiết bị hàng không vũ trụ và các bộ phận chính xác của ô tô thường xuyên sử dụng công nghệ gia công của Thụy Sĩ.
