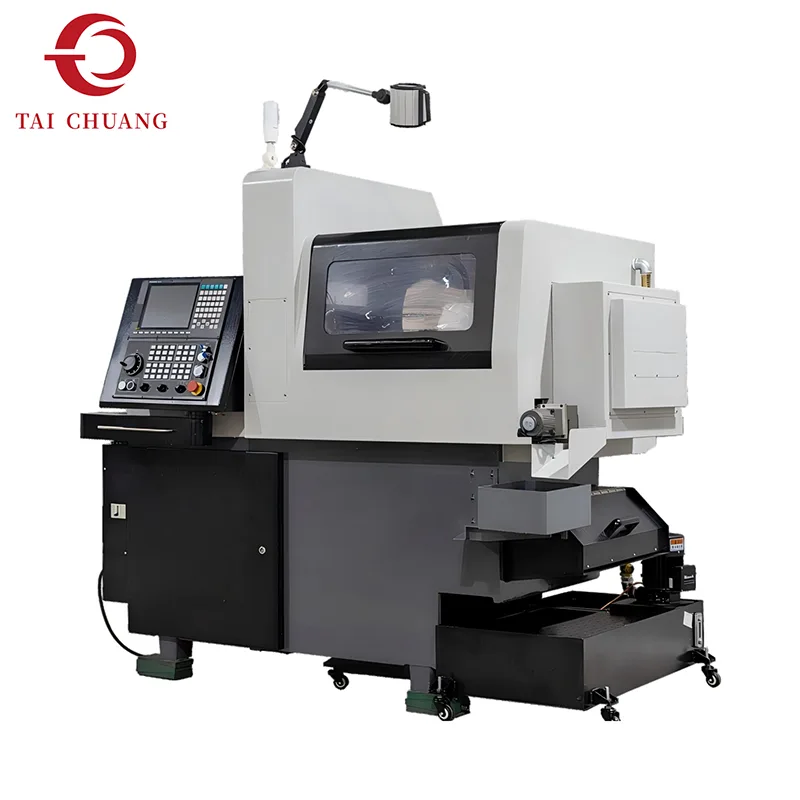

Sản xuất linh kiện có độ chính xác cao thường yêu cầu thiết bị gia công có khả năng xử lý các hình học phức tạp trong khi vẫn duy trì độ ổn định kích thước tuyệt vời. Máy tiện loại Thụy Sĩ 5 trục giải quyết các yêu cầu này thông qua sự kết hợp giữa kiến trúc đầu trượt và điều khiển chuyển động đa trục tiên tiến.
Không giống như các trung tâm tiện thông thường, máy tiện kiểu Thụy Sĩ hỗ trợ phôi gần vùng cắt bằng ống lót dẫn hướng. Thiết kế này cải thiện đáng kể độ cứng trong quá trình gia công, đặc biệt là khi gia công các chi tiết dài và mảnh. Kết quả là độ rung và độ lệch được giảm thiểu, cho phép độ chính xác cao hơn và độ hoàn thiện bề mặt được cải thiện.
Việc tích hợp năm trục được điều khiển cho phép thực hiện nhiều nguyên công gia công trong một chu kỳ sản xuất. Tiện, khoan chéo, phay rãnh và cắt ren có thể được hoàn thành tuần tự mà không cần tháo phôi ra khỏi máy. Khả năng này giúp giảm bớt các hoạt động thứ cấp và tăng hiệu quả sản xuất.
TAICHUANG cung cấp giải pháp máy tiện loại Thụy Sĩ này cho các nhà sản xuất tham gia sản xuất linh kiện chính xác, đặc biệt khi đường kính nhỏ và dung sai chặt chẽ là rất quan trọng.
| Mục | RPC-Ⅰ-205 | RPC-Ⅰ-205A | RPC-Ⅰ-205B | |
| Hành trình và đường kính lỗ | Tốc độ làm việc tối đa của trục chính/trục phụ (rpm) | 8000/8000 | 8000/8000 | 8000/8000 |
| Đường kính xoay tối đa của trục chính/trục phụ (mm) | Φ20/Φ20 | Φ20/Φ20 | Φ20/Φ20 | |
| Số phân chia tối thiểu | Lập chỉ mục liên tục | Lập chỉ mục liên tục | Lập chỉ mục liên tục | |
| Đường kính lỗ trục chính/phụ (mm) | Φ22/Φ22 | Φ22/Φ22 | Φ22/Φ22 | |
| Trục chính | Thông số kỹ thuật và số lượng dụng cụ tiện OD | |||
| Số lượng dụng cụ tiện OD (chiếc) | 5 Dụng cụ tiện | 5 Dụng cụ tiện | 12 Dụng cụ tiện | |
| Kích thước cá mập của dụng cụ tiện OD (mm) | 12×12 | 12×12 | 12×12 | |
| Số lượng công cụ cố định mặt cuối (chiếc) | Lỗ tròn 4×Φ20(ER11) | Lỗ tròn 2×Φ20(ER11) | / | |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | / | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | / | |
| Số lượng công cụ điều khiển bằng điện mặt cuối (chiếc) | / | ER11×3 | / | |
| Đường kính khoan tối đa (mm) | / | Φ5 | / | |
| Đường kính khai thác tối đa (mm) | / | M4 | / | |
| Tốc độ tối đa (vòng/phút) | / | 5000 | / | |
| Số lượng công cụ điều khiển bằng điện (trực tiếp) chéo (chiếc) | ER11×2 thêm ER16×2 | ER11×2 thêm ER16×2 | / | |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | / | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | / | |
| Tốc độ tối đa (vòng/phút) | 5000 | 5000 | / | |
| Đường kính phay lưỡi cưa tối đa (Mặt chéo) (mm) | Φ32/Φ68 | Φ32/Φ68 | / | |
| Chế độ ống lót dẫn hướng/Chế độ ống lót không dẫn hướng | ||||
| Trục phụ | Số lượng công cụ điều khiển bằng điện mặt cuối (chiếc) | 6×Φ20Lỗ tròn(ER11) | 6×Φ20Lỗ tròn(ER11) | 6×Φ20Lỗ tròn(ER11) |
| Đường kính khoan tối đa (mm) | Φ9 | Φ9 | Φ9 | |
| Đường kính khai thác tối đa (mm) | M8 | M8 | M8 | |
| Số lượng công cụ điều khiển bằng điện mặt cuối (chiếc) | / | / | / | |
| Đường kính khoan tối đa (mm) | / | / | / | |
| Đường kính khai thác tối đa (mm) | / | / | / | |
| Tốc độ tối đa (vòng/phút) | / | / | / | |
| Số lượng công cụ điều khiển bằng điện (trực tiếp) chéo (chiếc) | / | / | / | |
| Đường kính khoan tối đa (mm) | / | / | / | |
| Đường kính khai thác tối đa (mm) | / | / | / | |
| Tốc độ tối đa (vòng/phút) | / | / | / | |
| Các thông số khác | Các thông số khác | |||
| Động cơ trục chính/trục phụ(kw) | 2.2/2.2 | 2.2/2.2 | 2.2/2.2 | |
| Động cơ công cụ điều khiển bằng điện trục chính (kw) | 1 | 1 | / | |
| Động cơ công cụ điều khiển bằng điện mặt cuối trục chính (kw) | / | / | ||
| 0.4 | ||||
| Động cơ công cụ điều khiển bằng điện chéo trục phụ (kw) | 1 | 1 | / | |
| Động cơ servo(X1,Z1,Y1,X2,Z2)(kw) | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | X1/Y1/Z1/X2/Z2:1 | |
| Động cơ servo(Y2)(kw) | / | / | / | |
| Động cơ bơm bôi trơn(kw) | 0.1 | 0.1 | 0.1 | |
| Động cơ bơm làm mát (kw) | 0.35 | 0.35 | 0.35 | |
| Tốc độ nạp nhanh (Cài đặt gốc) (m/phút) | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | X1/Y1/Z1/X2/Z2/Y2:25 | |
| Dung tích bình làm mát (L) | 200 | 200 | 200 | |
| Công suất đơn vị bôi trơn (L) | 3 | 3 | 3 | |
| Chiều cao trung tâm (mm) | 1050 | 1050 | 1050 | |
| Kích thước (Dài×Width×Height)(mm)(Kích thước đóng gói thêm 200) | 2310×1880×1800 | 2100×1200×1700 | 2310×1880×1800 | |
| Trọng lượng máy (kg) | 2500 | 2500 | 2500 | |
| Công suất máy (kw) | 11 | 11.5 | 10 | |

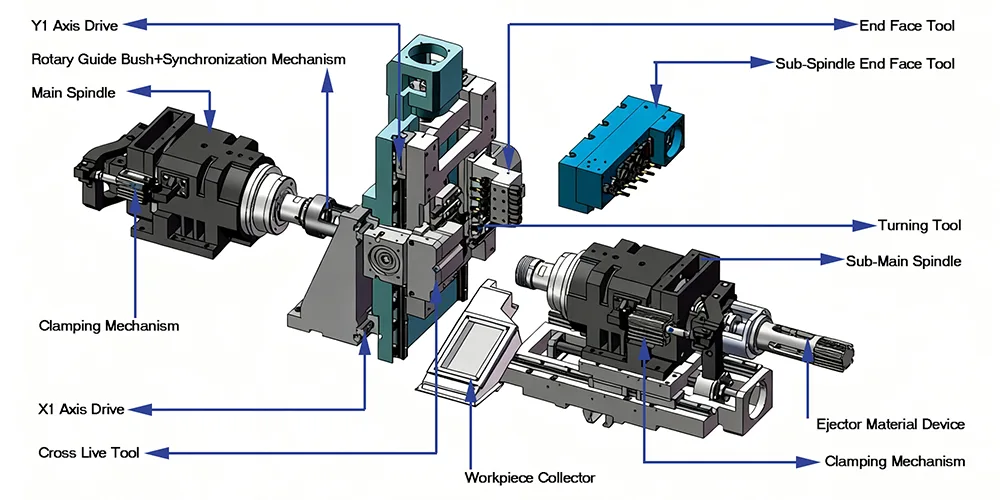

Điều khiển chuyển động năm trục cho phép xử lý hiệu quả các hình dạng bộ phận phức tạp trong một chu kỳ máy.

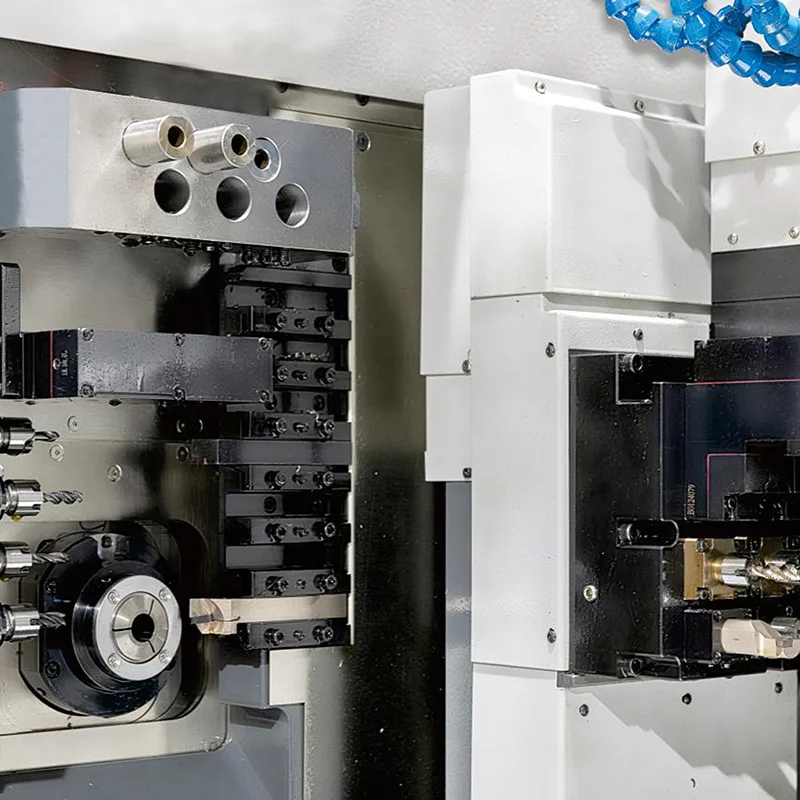

Phôi di chuyển dọc trục trong khi được hỗ trợ bởi ống lót dẫn hướng, đảm bảo độ cứng cao cho các bộ phận mảnh mai.
Nhiều quy trình gia công có thể được hoàn thành mà không cần chuyển phôi sang các máy bổ sung.
Tối ưu hóa để gia công các chi tiết có đường kính nhỏ yêu cầu kiểm soát kích thước chặt chẽ.
Hỗ trợ ống lót dẫn hướng giúp duy trì độ cứng khi gia công các chi tiết dài và mỏng.
Chức năng đa trục cho phép hoàn thành các thành phần phức tạp với ít thiết lập hơn.
Điều kiện cắt ổn định góp phần cải thiện độ hoàn thiện bề mặt và tính nhất quán về kích thước.
Kết hợp nhiều bước gia công vào một quy trình duy nhất giúp giảm thời gian sản xuất tổng thể.

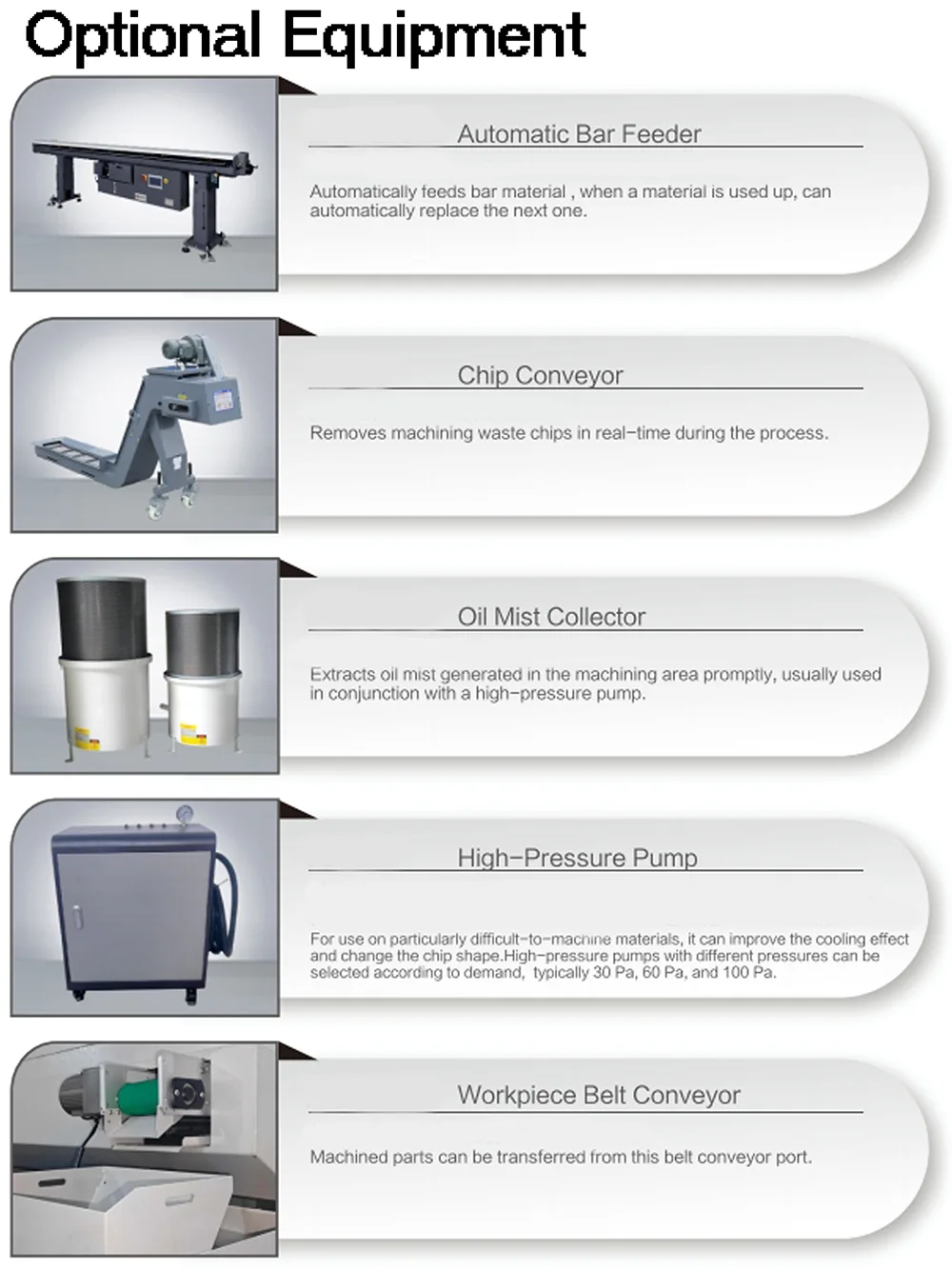

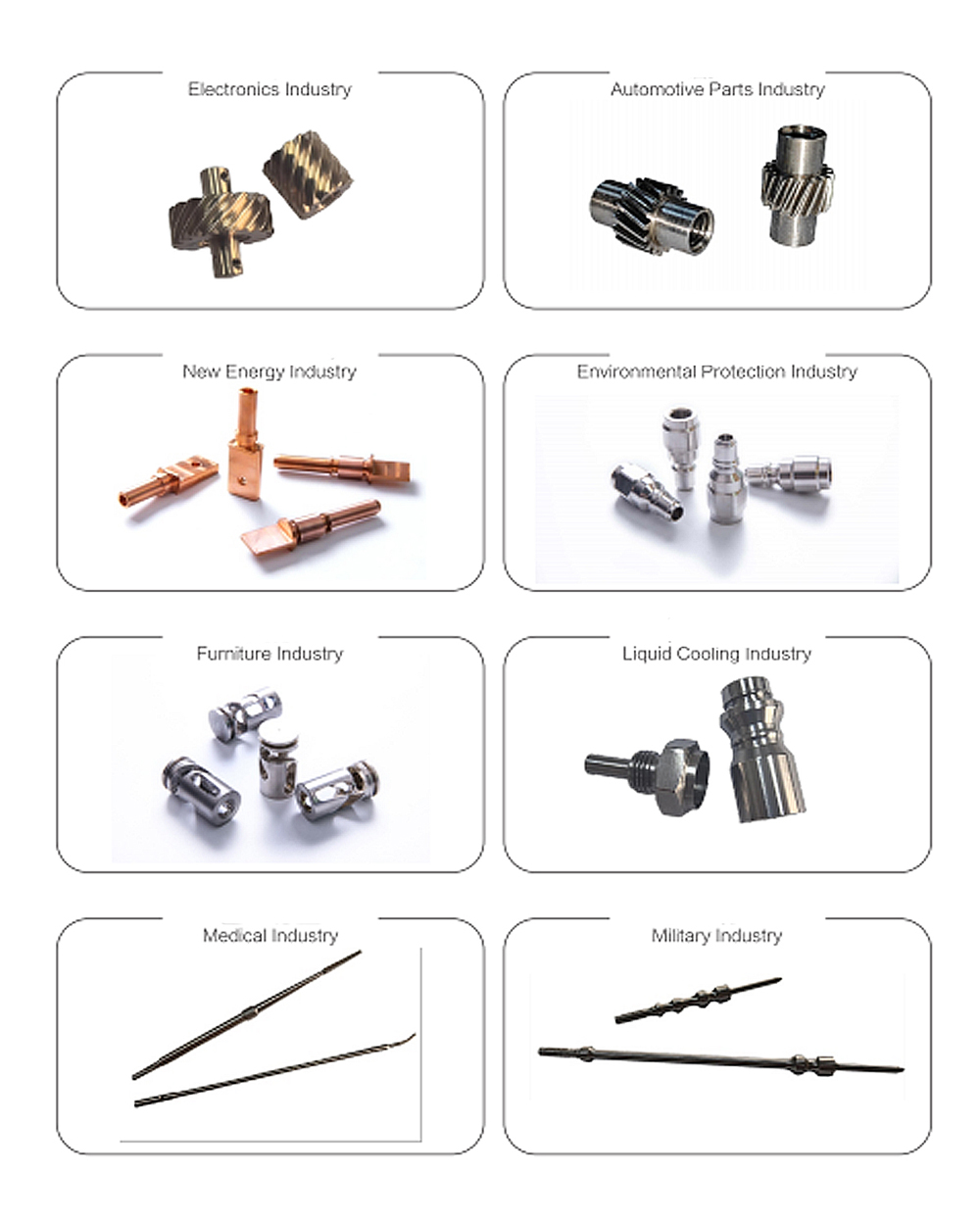

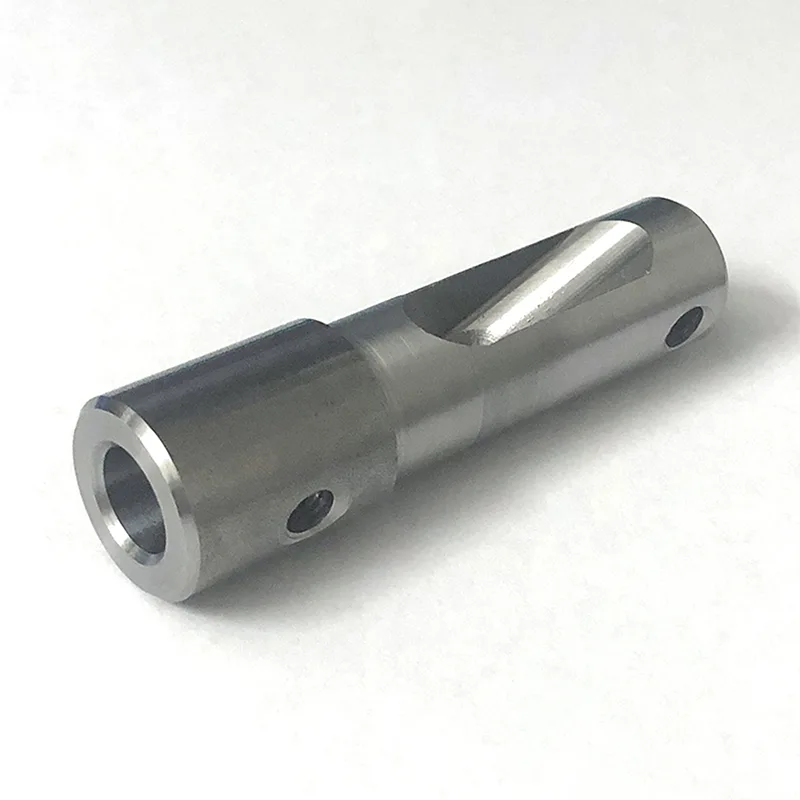

Máy tiện kiểu Thụy Sĩ 5 trục thường được sử dụng để sản xuất các bộ phận chính xác như:
bộ phận dụng cụ y tế
kết nối điện tử
trục chính xác
ốc vít thu nhỏ
linh kiện hàng không vũ trụ
bộ phận cảm biến ô tô
Các ngành thường xuyên sử dụng gia công kiểu Thụy Sĩ bao gồm:
sản xuất thiết bị y tế
sản xuất linh kiện hàng không vũ trụ
thiết bị điện tử và bán dẫn
thiết bị đo chính xác
hệ thống ô tô
Câu hỏi 1: Điều gì phân biệt máy tiện kiểu Thụy Sĩ với máy tiện CNC thông thường?
Máy tiện kiểu Thụy Sĩ sử dụng ụ trước trượt và ống lót dẫn hướng để đỡ phôi gần khu vực cắt. Điều này cải thiện độ ổn định khi gia công các chi tiết dài, mảnh.
Câu 2: Máy này có thể xử lý những loại vật liệu nào?
Các vật liệu phổ biến bao gồm thép không gỉ, thép cacbon, hợp kim nhôm, đồng thau, titan và các kim loại kỹ thuật khác nhau được sử dụng trong các bộ phận chính xác.
Câu 3: Tại sao nên chọn máy tiện Thụy Sĩ 5 trục?
Khả năng năm trục cho phép thực hiện các nguyên công gia công phức tạp hơn trong một thiết lập duy nhất, cải thiện năng suất và giảm việc xử lý bộ phận.
Q4: Máy có phù hợp để sản xuất hàng loạt không?
Đúng. Máy tiện kiểu Thụy Sĩ được sử dụng rộng rãi để sản xuất khối lượng lớn các bộ phận có độ chính xác nhỏ.
